Las jeringas se encuentran entre los dispositivos médicos desechables más utilizados en la atención sanitaria moderna. Se utilizan comúnmente para inyección de medicamentos, vacunación, aplicaciones de laboratorio y otros procedimientos de administración de líquidos.
Aunque una jeringa tiene una apariencia relativamente simple, su estructura, materiales, proceso de fabricación y requisitos de calidad son importantes para su rendimiento general. Según su estructura básica, las jeringas desechables se clasifican comúnmente en jeringas de 2 piezas y jeringas de 3 piezas..
Comprender las diferencias entre estos dos diseños es importante para los fabricantes a la hora de seleccionar materiales, moldes, equipos de moldeo por inyección, sistemas de ensamblaje, equipos de impresión, soluciones de embalaje y otras tecnologías de producción.
Como fabricante profesional de equipos médicos, SMARTELL ofrece equipos de producción y soluciones integradas para la fabricación de jeringas, que cubren procesos clave como moldeo por inyección, impresión, ensamblaje y embalaje.
Una jeringa de 2 piezas consta principalmente de dos componentes:
Barril
Émbolo
A diferencia de una jeringa de 3 piezas, no tiene una junta de goma separada. El émbolo de plástico interactúa directamente con la pared interior del cilindro para lograr el rendimiento de sellado y deslizamiento requerido.
La principal ventaja de este diseño es su estructura relativamente simple. Con menos componentes, el proceso de ensamblaje se puede simplificar y la gestión de componentes puede ser más sencilla.
Sin embargo, un menor número de componentes no significa necesariamente una fabricación más fácil.
Debido a que el émbolo y el cilindro determinan directamente el rendimiento de sellado y deslizamiento de la jeringa, la precisión dimensional y la consistencia son particularmente importantes para las jeringas de 2 piezas.
Factores como el diámetro interior del cilindro, las dimensiones del émbolo, la redondez, la concentricidad, la calidad de la superficie, la contracción del material y las tolerancias dimensionales pueden influir en el rendimiento final de la jeringa.
Por lo tanto, el moldeo por inyección de precisión es particularmente importante cuando se fabrican jeringas de 2 piezas.
Una jeringa de 3 piezas consta de tres componentes principales:
Barril
Émbolo
Junta de goma
La junta de goma se instala en el extremo del émbolo y forma la interfaz de sellado con la pared interior del cilindro.
La junta de goma desempeña dos funciones importantes en una jeringa de 3 piezas.
En primer lugar, proporciona un sellado fiable entre el émbolo y el cilindro. En segundo lugar, su elasticidad y características de superficie ayudan a que el émbolo se mueva de manera suave, estable y consistente dentro del cilindro.
Por lo tanto, la junta afecta no sólo al rendimiento de sellado, sino también a la fuerza requerida para operar la jeringa y la suavidad general del movimiento del émbolo.
En comparación con una jeringa de 2 piezas, una jeringa de 3 piezas tiene un componente adicional y requiere un proceso de montaje adicional. Sin embargo, la junta separada proporciona mayor flexibilidad en el diseño del sellado y del movimiento del émbolo.
La propia junta también debe cumplir requisitos adecuados en cuanto a material, dureza, elasticidad, dimensiones y calidad del montaje.
La diferencia más obvia entre los dos diseños es la presencia de una junta de goma separada.
Característica | Jeringa de 2 piezas | Jeringa de 3 piezas |
Componentes principales | Barril + Émbolo | Barril + Émbolo + Junta de Goma |
junta separada | No | Sí |
Método de sellado | Ajuste directo barril-émbolo | Junta de goma contra cañón. |
Movimiento del émbolo | Interacción directa de plástico a plástico. | Movimiento asistido por juntas |
Asamblea | relativamente simple | Más pasos de montaje |
Cantidad de componentes | Más bajo | Más alto |
Precisión dimensional | Altamente crítico | Importante |
Rendimiento de sellado | Altamente dependiente del cañón y el émbolo | Respaldado por la elasticidad de la junta |
Movimiento suave | Altamente dependiente de la precisión de los componentes | Respaldado por las propiedades de la junta |
Una jeringa de 2 piezas tiene una estructura de ensamblaje más simple, pero su rendimiento de sellado y deslizamiento depende en gran medida de la precisión y consistencia del cilindro y el émbolo moldeados.a
Una jeringa de 3 piezas requiere más componentes y pasos de ensamblaje, pero la junta de goma proporciona una interfaz de sellado adicional y ayuda a lograr un movimiento suave y consistente del émbolo.
Ninguno de los diseños es universalmente mejor. La elección adecuada depende de la aplicación prevista, las especificaciones del producto, el mercado objetivo, la capacidad de producción y la estrategia de fabricación.
El cilindro y el émbolo de las jeringas desechables se fabrican habitualmente con materiales termoplásticos de calidad médica. El polipropileno (PP) se utiliza ampliamente debido a sus adecuadas propiedades mecánicas, resistencia química, procesabilidad y rentabilidad.
Para jeringas de 3 piezas, la junta de goma requiere un material elastomérico apropiado según la aplicación prevista.
La selección del material debe considerar:
Compatibilidad química
meca
Estabilidad dimensional de las propiedades
Características de la superficie
Elasticidad y dureza
Requisitos de biocompatibilidad
Normas y reglamentos aplicables
La especificación final del material debe determinarse según la aplicación específica de la jeringa y los requisitos aplicables.
Un proceso típico de fabricación de jeringas desechables se puede dividir en cinco etapas principales:
Moldeo por inyección → Impresión → Conjunto de jeringa → Embalaje → Esterilización

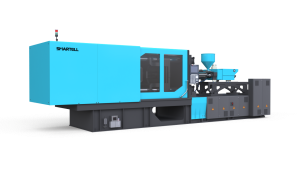

El cilindro y el émbolo se producen utilizando máquinas de moldeo por inyección de precisión y moldes exclusivos.
Para una producción de gran volumen, se pueden utilizar moldes de cavidades múltiples para aumentar la producción y la eficiencia de la producción. Los parámetros de diseño de moldes y moldeo por inyección influyen directamente en las dimensiones y consistencia de los componentes.
Los factores importantes incluyen:
Configuración de la cavidad del molde
Capacidad de la máquina de moldeo por inyección
Presión y velocidad de inyección.
Mantener la presión
tiempo de enfriamiento
Temperatura del molde
Dimensiones y tolerancias del producto.
Para las jeringas de 2 piezas, la precisión es particularmente importante porque el cilindro y el émbolo determinan directamente el rendimiento de sellado y deslizamiento.
Después del moldeo por inyección, los cilindros de las jeringas pasan a la etapa de impresión.
En el cilindro de la jeringa se pueden imprimir marcas de graduación, información del producto y otras marcas requeridas. Es esencial una impresión clara, precisa y consistente, especialmente para las escalas de graduación, porque las marcas afectan directamente la lectura y medición de la dosis durante el uso.
El proceso de impresión debe proporcionar:
Marcas de graduación claras y fáciles de leer.
Posicionamiento preciso de la escala
Calidad de impresión constante
Buena adherencia a la superficie del cañón.
Marcas duraderas y resistentes al desgaste.
Para la producción de jeringas de gran volumen, se pueden integrar sistemas de impresión automatizados en la línea de producción para lograr una calidad de impresión estable y consistente manteniendo al mismo tiempo una alta eficiencia de producción.
La solución de impresión adecuada depende del material de la jeringa, el diseño del cilindro, los requisitos de impresión, la velocidad de producción y la aplicación final.
Después de la impresión, los componentes de la jeringa pasan a la etapa de ensamblaje.
Para una jeringa de 2 piezas , el proceso de ensamblaje principal consiste en insertar el émbolo en el cilindro.
Para una jeringa de 3 piezas , primero se instala la junta de goma en el émbolo, después de lo cual se inserta el conjunto del émbolo en el cilindro.
Dependiendo del diseño del producto, también se pueden montar componentes adicionales como agujas, cubos de agujas, tapas protectoras u otros accesorios.
Los equipos de ensamblaje automatizados pueden mejorar la eficiencia de la producción, la precisión del posicionamiento y la consistencia del producto, particularmente para la fabricación de grandes volúmenes.
Después del ensamblaje, las jeringas se empaquetan según los requisitos del producto y las aplicaciones previstas.
Las soluciones de embalaje comunes incluyen:
Embalaje tipo blíster
Embalaje en bolsa
Embalaje individual
Embalaje a granel
Para jeringas desechables estériles, el sistema de embalaje debe ser compatible con el método de esterilización seleccionado y proporcionar una barrera adecuada para mantener la esterilidad del producto durante toda la vida útil especificada.
Para las jeringas desechables estériles, la esterilización generalmente se realiza después del embalaje, dependiendo del proceso de esterilización seleccionado y de los materiales de embalaje.
Los métodos de esterilización comunes pueden incluir:
Esterilización con óxido de etileno (ETO)
Esterilización por radiación
Otros métodos de esterilización validados adecuados para el producto.
El método de esterilización apropiado depende de los materiales de la jeringa, el diseño del empaque, las especificaciones del producto y los requisitos reglamentarios aplicables.
Al planificar un proyecto de fabricación de jeringas, los fabricantes deben considerar el sistema de producción completo en lugar de seleccionar máquinas individuales por separado.
Los factores importantes incluyen:
Tamaño de la jeringa
Estructura de 2 o 3 piezas
Capacidad de producción objetivo
Número de cavidad del molde
Equipos de moldeo por inyección
Requisitos de montaje
Requisitos de impresión
Método de embalaje
Método de esterilización
Nivel de automatización
Requisitos de expansión futura
Por ejemplo, producir jeringas de 1 ml, 2 ml, 5 ml, 10 ml y 20 ml puede requerir diferentes configuraciones de molde y capacidades de equipo.
Una línea de producción bien diseñada debe equilibrar la capacidad de producción, el costo de inversión, la flexibilidad de fabricación, el nivel de automatización, la calidad del producto y la expansión futura.
Como fabricante de equipos profesionales, SMARTELL se centra en proporcionar equipos de producción y soluciones de fabricación integradas para consumibles médicos y de laboratorio.
Para proyectos de fabricación de jeringas, SMARTELL puede ayudar a los clientes a evaluar configuraciones de producción adecuadas según el tipo, tamaño, capacidad de producción objetivo y requisitos de automatización de la jeringa.
Nuestras soluciones pueden cubrir etapas clave de producción, incluido el moldeo por inyección, la impresión, el ensamblaje de jeringas, el embalaje y la esterilización , ayudando a los fabricantes a establecer sistemas de producción eficientes y confiables.
Ya sea que se produzcan jeringas de 2 o 3 piezas , los moldes de precisión, los procesos de moldeo por inyección estables, los equipos de ensamblaje confiables y las soluciones de impresión de alta calidad son esenciales para lograr una calidad de producción constante.
La principal diferencia entre las jeringas de 2 y 3 piezas es la presencia de una junta de goma separada.
Una jeringa de 2 piezas tiene menos componentes y una estructura de ensamblaje más simple, pero su rendimiento de sellado y deslizamiento depende en gran medida de la precisión dimensional y la consistencia del cilindro y el émbolo.
Una jeringa de 3 piezas incluye una junta de goma que proporciona un sellado confiable y al mismo tiempo ayuda a lograr un movimiento del émbolo suave, estable y consistente . Sin embargo, requiere componentes y procesos de montaje adicionales.
Ninguno de los diseños es universalmente mejor. La elección correcta depende de los requisitos del producto, la aplicación prevista, el mercado objetivo, la capacidad de producción y la estrategia general de fabricación.
Para los fabricantes de jeringas, una producción exitosa requiere más que máquinas individuales. El moldeo por inyección de precisión, la impresión clara y consistente, el ensamblaje confiable, el empaque adecuado y los procesos de esterilización validados deben trabajar juntos como parte de un sistema de producción completo.
SMARTELL se compromete a proporcionar equipos confiables y soluciones de producción personalizadas para fabricantes de consumibles médicos y de laboratorio en todo el mundo.
