Planificar un taller de fabricación de jeringas es mucho más que colocar máquinas dentro de un edificio disponible. Una fábrica bien diseñada necesita conectar el flujo de producción, los requisitos de la sala limpia, el movimiento de materiales, los servicios públicos, el embalaje, la esterilización, el almacenamiento y la expansión futura en un diseño práctico.
Para los fabricantes que planean una nueva instalación de producción de jeringas desechables, lo ideal es que el diseño del taller se desarrolle antes de la construcción y la instalación del equipo. Un diseño bien planificado puede reducir el transporte innecesario, mejorar la eficiencia de la producción, simplificar el mantenimiento y proporcionar un mejor control del entorno de fabricación.
Este artículo utiliza una línea de producción de jeringas desechables como ejemplo para explicar cómo abordar la planificación del diseño de la fábrica desde el principio.
Antes de dibujar paredes o colocar equipos, defina el proceso de producción completo.
Un proceso típico de fabricación de jeringas desechables puede incluir:
Almacenamiento de materia prima → Moldeo por inyección → Inspección de componentes → Impresión → Ensamblaje → Inspección → Embalaje → Esterilización → Almacenamiento de producto terminado → Envío
Los componentes principales pueden incluir el cilindro de la jeringa, el émbolo, la junta, la tapa y otros componentes específicos del producto.
Dependiendo del tipo de jeringa, es posible que también se requieran procesos adicionales como el ensamblaje de la aguja o el ensamblaje del componente de seguridad.
El primer principio es simple:
Dibujar el flujo de producción antes de colocar el equipo.
Esto ayuda a garantizar que los materiales y productos se muevan de manera lógica a través de la fábrica en lugar de cruzar repetidamente entre diferentes áreas.
Una instalación de producción de jeringas generalmente se puede dividir en varias zonas.
Se utiliza para resina plástica, componentes de caucho, materiales de embalaje y otros materiales entrantes.
Se utiliza para fabricar jeringas, émbolos, tapas y otros componentes de plástico.
Se utiliza para inspección visual, verificación dimensional e impresión de graduaciones o información del producto.
Se utiliza para ensamblar los componentes de la jeringa y realizar inspecciones funcionales.
Se utiliza para procesos de fabricación que requieren condiciones ambientales controladas según el producto y los requisitos aplicables.
Se utiliza para embalaje en bolsas, bolsas o blísteres de PE.
Se utiliza cuando se selecciona óxido de etileno como método de esterilización.
Se utiliza después de la esterilización con EO para permitir la eliminación adecuada del OE residual.
Se utiliza para productos terminados calificados antes del envío.
Por tanto, un flujo de producción básico se puede organizar como:
Materias primas → Producción → Inspección → Montaje → Embalaje → Esterilización → Productos terminados → Envío
El moldeo por inyección suele ser una de las áreas más grandes de una fábrica de jeringas.
Se pueden utilizar diferentes máquinas para:
Barriles de jeringa
Émbolos
Gorras
Otros componentes de plástico
Al colocar una máquina de moldeo por inyección, no considere solo las dimensiones de la máquina.
El diseño también debe proporcionar espacio para:
Acceso del operador
Carga de materiales
Colección de productos
Cambio de molde
Mantenimiento
Armarios electricos
Conexiones de agua de refrigeración
Conexiones de aire comprimido
Para la planificación preliminar del diseño, se puede utilizar como referencia práctica aproximadamente 1,5 m de espacio libre de trabajo entre los equipos principales o las filas de equipos .
Estos 1,5 m no deben considerarse como un requisito reglamentario universal. La autorización final debe compararse con los requisitos de mantenimiento, los requisitos de seguridad, las normas contra incendios y los códigos de construcción locales del fabricante del equipo.
Un cálculo útil es:
Huella de la máquina + Espacio de trabajo + Espacio de mantenimiento + Flujo de materiales
en lugar de simplemente dibujar la huella de la máquina.
El enfriamiento es una utilidad importante en el moldeo por inyección porque tanto las máquinas como los moldes generan un calor considerable.
Un sistema típico puede incluir:
Enfriadora industrial → Bomba de agua de refrigeración → Tuberías de distribución → Máquinas / Moldes → Agua de retorno → Enfriadora
La capacidad de refrigeración requerida depende de:
Número de máquinas de moldeo por inyección
Tamaño de la máquina
Requisitos de enfriamiento del molde
Ciclo de producción
Temperatura ambiente
Equipo auxiliar
Expansión futura
El enfriador y el equipo relacionado generalmente están mejor ubicados fuera del área principal de producción limpia, donde el mantenimiento se puede realizar más fácilmente.
Al dibujar el diseño, recuerde reservar espacio para tuberías, bombas, válvulas, drenaje, conexiones eléctricas y accesos de mantenimiento..
Una máquina puede caber físicamente en la habitación y al mismo tiempo carecer de espacio suficiente para sus conexiones de servicios públicos.
La sala blanca es una de las áreas más importantes de una fábrica de jeringas desechables.
Una sala limpia es un entorno controlado donde parámetros como las partículas en el aire, la temperatura, la humedad, la presión y el flujo de aire se controlan de acuerdo con los requisitos aplicables.
La clasificación de sala blanca requerida depende del producto, proceso, sistema de calidad y regulaciones aplicables.
Un flujo de personal típico puede ser:
Área General → Vestuario → Vestuario → Preparación → Sala Blanca
El flujo de material puede seguir:
Preparación de materiales → Área de transferencia → Caja de paso / Esclusa de aire → Sala limpia
El diseño debe minimizar el cruce innecesario entre personal, materias primas, componentes y productos terminados.
La sala limpia también necesita suficiente espacio para equipos, operadores, movimiento de materiales, limpieza, mantenimiento y sistemas HVAC.
Después del moldeo por inyección, los componentes deben pasar a la impresión, inspección o ensamblaje.
En lugar de permitir que los productos se muevan libremente por la fábrica, se pueden planificar áreas dedicadas a la transferencia de materiales y zonas de almacenamiento intermedio entre las principales secciones de producción.
Por ejemplo:
Moldeo por inyección → Transferencia de componentes → Inspección / Impresión → Montaje
Para la producción en salas blancas, los materiales pueden ingresar a través de áreas de transferencia controlada o cajas de paso.
El área de transferencia debe diseñarse de acuerdo con el tamaño real de los carros, contenedores o paletas de producción.
Considere siempre no sólo la entrada en sí, sino todo el movimiento:
Carrito → Puerta → Espacio de giro → Colocación → Transferencia
Una vez fabricados e inspeccionados los componentes, se transfieren al área de ensamblaje de jeringas.
Un proceso de ensamblaje automatizado típico puede incluir:
Alimentación de barril → Conjunto de junta/émbolo → Inspección de componentes → Inspección funcional → Recolección de productos
Se pueden seleccionar sistemas de montaje semiautomáticos y totalmente automáticos según la capacidad de producción y los requisitos de automatización.
Al colocar una máquina ensambladora, deje suficiente espacio para:
Alimentación de material
Colección de productos
Acceso del operador
Armarios electricos
Conexiones neumáticas
Limpieza
Mantenimiento
El área de ensamblaje también debe ubicarse de manera lógica en relación con las áreas de sala blanca, inspección y empaque.
Después del montaje y la inspección, las jeringas pasan al embalaje.
Los métodos de embalaje comunes incluyen:
Embalaje en bolsa de PE
Embalaje de bolsas de papel y plástico
Embalaje en blister
La zona de embalaje no sólo debe contener la máquina envasadora. También debe incluir espacio para:
Jeringas entrantes → Embalaje → Inspección → Embalaje de cartón → Transferencia
Los materiales de embalaje deben tener un área de almacenamiento organizada lo suficientemente cerca de la sección de embalaje para reducir el transporte innecesario.
El área requerida también debe considerar los cartones terminados y la acumulación temporal de producto entre procesos.
Si se utiliza la esterilización con EO, el sistema de esterilización debe planificarse como un área funcional dedicada.
Un proceso simplificado es:
Jeringas empaquetadas → Esterilización con EO → Eliminación de EO → Aireación → Productos terminados
Los equipos de EO requieren una consideración especial para:
Suministro de gas
Ventilación
Detección de gases
Enclavamientos de seguridad
Control de temperatura y humedad.
Control de presión
Carga y descarga
Registro de datos de proceso
Para la planificación preliminar, se pueden considerar capacidades de las cámaras de EO desde aproximadamente 1 m³ hasta 25 m³ , dependiendo de la capacidad de producción requerida.
La cámara no debería simplemente llenarse hasta el 100% de su volumen nominal. Se necesita espacio para la circulación de gas, la configuración de carga, las sondas de monitoreo y los requisitos operativos..
Como referencia de planificación preliminar, se puede considerar aproximadamente entre La configuración de carga final debe determinarse mediante el desarrollo y la validación del proceso. un 20% y un 30% de capacidad adicional de la cámara más allá del volumen de carga de producto calculado.
Después de la esterilización y el proceso de aireación requerido, los productos calificados pueden trasladarse al almacén de productos terminados.
Un flujo simple es:
Esterilización / Aireación → Almacén de producto terminado → Área de carga → Envío
El almacén deberá dimensionarse según:
Producción diaria × Días de almacenamiento × Volumen del paquete
También es posible que se requieran áreas separadas para los productos en espera de inspección o liberación, según el sistema de calidad de la fábrica.
Ubicar el almacén de productos terminados cerca del área de envío puede reducir el transporte interno innecesario.
El diseño de una fábrica no se trata sólo de máquinas y paredes.
Una instalación de producción de jeringas puede requerir:
Para máquinas de moldeo por inyección, equipos de ensamblaje, máquinas de envasado, HVAC, enfriadores, compresores y sistemas de esterilización.
Para cilindros neumáticos, válvulas, sistemas de alimentación y equipos de automatización.
Para máquinas de moldeo por inyección y moldes.
Para salas blancas y áreas de producción controlada.
Para sistemas de refrigeración, áreas de limpieza y otros sistemas de servicios públicos.
Particularmente importante para áreas con requisitos ambientales o de seguridad específicos.
Estas rutas de servicios públicos deben planificarse antes del posicionamiento final del equipo.
Si está iniciando un diseño de fábrica desde cero, siga esta secuencia.
Registro:
Largo × Ancho × Alto
Luego marque columnas, puertas, muelles de carga, salidas de emergencia, ventanas y servicios públicos existentes.
Para cada máquina, registre:
Largo × Ancho × Alto + Peso + Potencia + Aire comprimido + Agua de refrigeración
Por ejemplo:
Moldeo por inyección → Inspección → Impresión → Montaje → Embalaje → Esterilización
Marca:
Almacén/Producción/Sala limpia/Embalaje/Esterilización/Utilidades
Comience con máquinas de moldeo por inyección, enfriadores, compresores, cámaras de EO y equipos de envasado de gran tamaño.
Utilice aproximadamente 1,5 m de espacio libre alrededor de los equipos principales o entre filas de equipos como referencia de planificación preliminar, luego ajuste según los requisitos reales del equipo.
Utilice flechas para mostrar el movimiento de:
Materias primas → Componentes → Productos terminados
y el personal fluye a través de las instalaciones.
Finalmente, agregue:
Eléctrico → Aire comprimido → Agua de refrigeración → HVAC → Drenaje → Escape
En este punto, el diseño preliminar de su fábrica estará mucho más cerca de un plan de producción práctico.

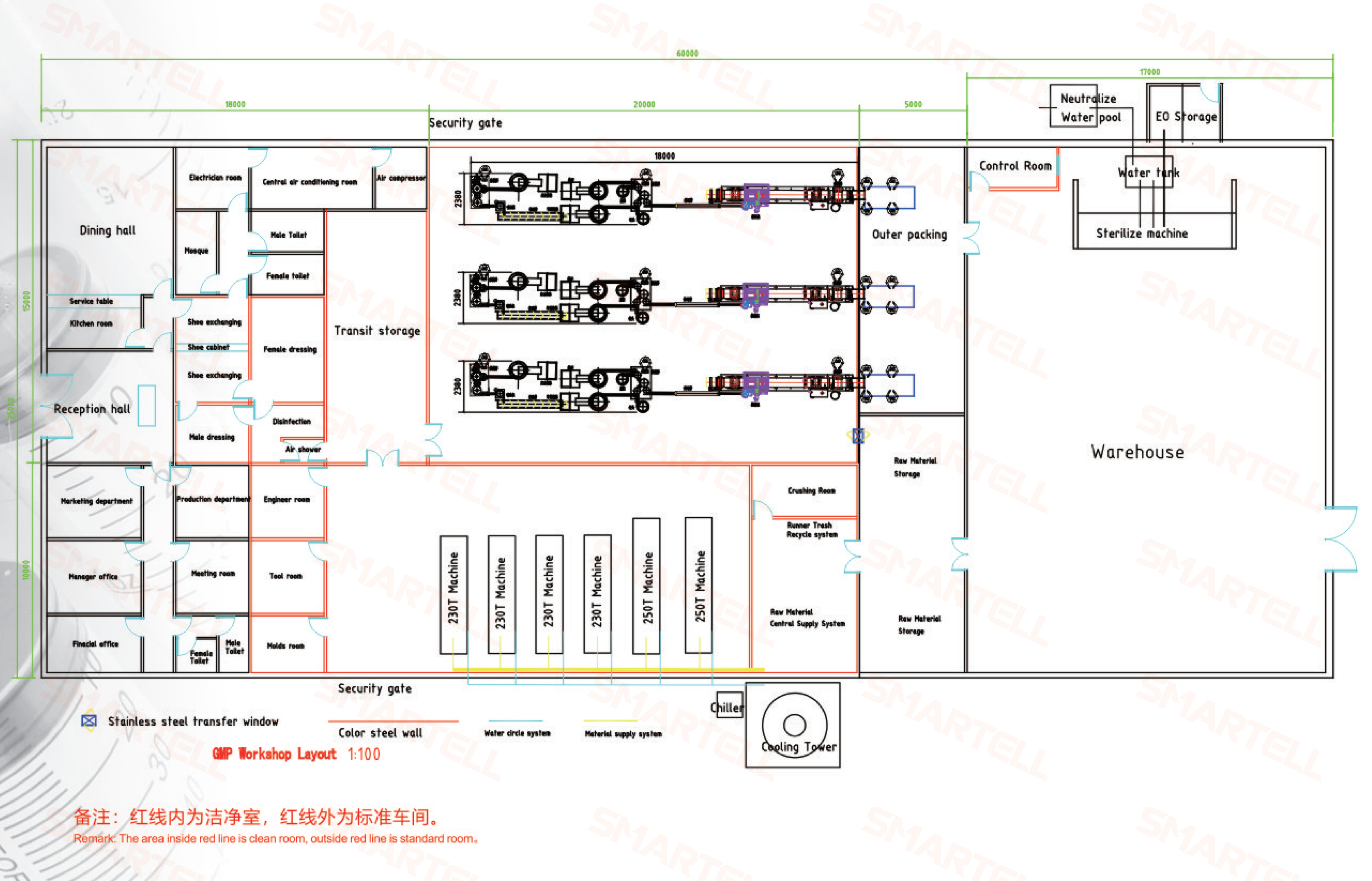

Un diseño conceptual simple podría seguir esta secuencia:
Almacén de Materias Primas
↓
Área de moldeo por inyección
↓
Inspección/Impresión de componentes
↓
Montaje de sala limpia y jeringa
↓
Área de embalaje
↓
Esterilización con AE
↓
Aireación
↓
Almacén de producto terminado
↓
Área de envío
Este es sólo un concepto inicial. El diseño final debe ajustarse de acuerdo con las dimensiones del edificio, la capacidad de producción, las especificaciones del equipo, los requisitos de la sala limpia, los servicios públicos, las normas de seguridad y los planes de expansión futuros.
Uno de los errores más fáciles de cometer es diseñar una fábrica sólo para la capacidad de producción actual.
Por ejemplo, un fabricante puede instalar inicialmente cinco máquinas de moldeo por inyección, pero planea agregar otras cinco más adelante.
Si el diseño original no deja espacio para máquinas adicionales, capacidad de enfriamiento, capacidad eléctrica o flujo de materiales, la expansión futura puede resultar costosa.
Por tanto, cuando sea posible, reserve espacio para:
Equipos de producción adicionales + Ampliación de servicios públicos + Capacidad de almacén + Líneas de embalaje adicionales
Un buen diseño no sólo debería funcionar hoy, sino que debería dejar espacio para mañana.
Cada proyecto de jeringa es diferente. Las dimensiones del edificio, las especificaciones de las jeringas, el rendimiento objetivo, el nivel de automatización, el método de embalaje y los requisitos de esterilización pueden influir en el diseño final del taller.
En SMARTELL TECHNOLOGY , la planificación de equipos se puede considerar junto con el proceso completo de fabricación de jeringas, cubriendo áreas como moldeo por inyección, producción de componentes, ensamblaje, embalaje y esterilización..
Para un nuevo proyecto, la información inicial más útil es:
Tamaño de fábrica + Especificación de jeringa + Salida objetivo + Nivel de automatización + Método de envasado
A partir de estos parámetros básicos, se puede desarrollar paso a paso el flujo de producción, la lista de equipos, los requisitos de servicios públicos, la disposición de la sala limpia y el diseño preliminar del taller.
El propósito de una buena distribución de fábrica no es simplemente colocar tantas máquinas como sea posible en un edificio.
Se trata de crear un flujo de producción claro, eficiente y mantenible , donde los equipos tengan suficiente espacio de trabajo, los materiales se muevan de manera lógica, las áreas limpias permanezcan controladas, los servicios públicos sean accesibles y la expansión futura siga siendo posible.
Para los fabricantes de jeringas, invertir tiempo en la planificación del diseño antes de la construcción y la instalación del equipo puede hacer que todo el proyecto de producción sea más eficiente desde el principio.
