La esterilización con óxido de etileno (OE) se usa ampliamente para productos médicos desechables que son sensibles a las altas temperaturas y la humedad. Se considera comúnmente para productos como equipos de infusión, jeringas, catéteres, tubos médicos, guantes y otros dispositivos médicos a base de polímeros..
Para los fabricantes que planean una nueva instalación de producción médica, seleccionar una cámara de esterilización con OE no se trata simplemente de elegir la cámara más grande disponible. El requisito real depende del volumen del producto, la configuración del empaque, el método de carga, la capacidad de producción, el ciclo de esterilización y el espacio requerido para el monitoreo del proceso y la circulación de gas.
Este artículo proporciona una introducción práctica a las cámaras de esterilización con OE, su proceso de trabajo básico, especificaciones comunes, consideraciones de carga y puntos clave para la selección de equipos..
Una cámara de esterilización con OE es un recipiente controlado que se utiliza para exponer productos médicos al óxido de etileno en condiciones definidas de temperatura, humedad, presión, concentración de EO y tiempo de exposición..
El OE es particularmente útil para dispositivos médicos fabricados con plásticos, caucho, adhesivos y otros materiales que pueden no tolerar la esterilización a alta temperatura.
El proceso de esterilización debe desarrollarse y validarse de acuerdo con el producto específico, la configuración del empaque, el patrón de carga y el equipo. Por lo tanto, la capacidad de la cámara por sí sola no determina si un proceso de esterilización será efectivo.
Un sistema de esterilización con EO bien diseñado debe proporcionar condiciones ambientales estables durante toda la carga del producto y permitir que se monitoreen y registren los parámetros críticos del proceso.

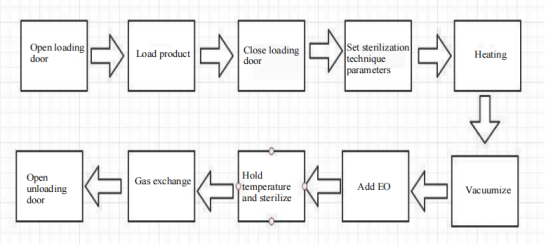

Aunque los ciclos específicos varían según el producto y la validación del proceso, un proceso típico de esterilización con EO se puede resumir como:
Pretratamiento / Calentamiento → Abrir puerta de carga → Carga de producto y configuración del indicador biológico → Establecer parámetros de esterilización → Cerrar puerta de carga → Vacío de la cámara y prueba de presión → Gasificación e inyección de EO → Mantenimiento de temperatura y esterilización → Intercambio de gas → Abrir puerta de descarga y descarga
Paso 1: Pretratamiento y calentamiento (preacondicionamiento)
·
Antes de cargar, calentar el tanque de agua a la temperatura programada y calentar el gasificador.
·
·
El precalentamiento de las paredes de la cámara y del tanque de agua garantiza un ciclo de calor rápido y reduce el tiempo total de calentamiento una vez que los productos están dentro.
·
Paso 2: Carga del producto y configuración de parámetros
·

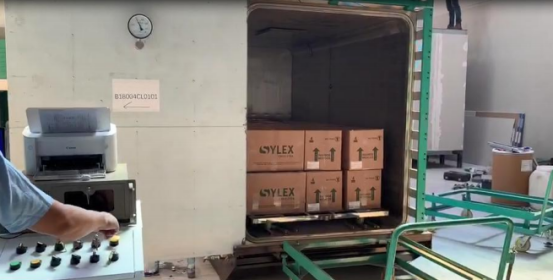

Abra la puerta de carga y coloque los productos empaquetados en cartón exterior (como jeringas) en la cámara utilizando carros de mano pequeños o plataformas de conexión de bandejas.
Establezca indicadores biológicos dentro de la carga para monitorear y confirmar la efectividad de la esterilización.
Ingrese y configure los parámetros de la técnica de esterilización (temperatura, humedad, presión y tiempo) a través de la computadora PLC/sistema de control de un solo chip antes de cerrar la puerta de carga.
Paso 3: verificación previa al vacío y fugas
Realice la aspiración de la cámara utilizando la bomba de vacío para alcanzar la presión negativa interna designada.
Mantenga la presión y realice una verificación de pinchazos/fugas para garantizar la integridad del sello de la cámara antes de la introducción del gas.
Paso 4: Gasificación e inyección de EO
Calentar el gas de la mezcla de EO a través del tanque de agua para completar la gasificación.
Abra las válvulas de suministro de aire y del cilindro para inyectar el EO gasificado hasta alcanzar la presión positiva/concentración especificada.
Paso 5: Mantener la temperatura y esterilizar (exposición)
Mantenga las condiciones objetivo de temperatura, humedad y presión dentro de la cámara.
Mantenga el estado de esterilización durante el período validado (normalmente más de 8 horas, según los requisitos del producto).
Paso 6: Intercambio de gases (eliminación de EO y lavado de aire)
Haga funcionar la bomba de vacío (aproximadamente 5 minutos) para evacuar la cámara hasta alcanzar una presión negativa.
Introduzca aire fresco filtrado (aproximadamente 3 minutos) y repita el proceso de intercambio de gases 5 veces para eliminar completamente el esterilizante residual.
El gas y el agua residuales se descargan a través de tuberías dedicadas al estanque de neutralización exterior.
Paso 7: Descarga y Verificación Biológica
Una vez que se completa el intercambio de gases y la presión interna regresa al nivel atmosférico, libere el vacío del sello de la puerta, haga funcionar el ventilador de extracción y abra la puerta de descarga.
Verifique los indicadores biológicos (el color azul indica una esterilización exitosa).
Descargue las cajas terminadas y transfiéralas al área de almacenamiento/análisis.

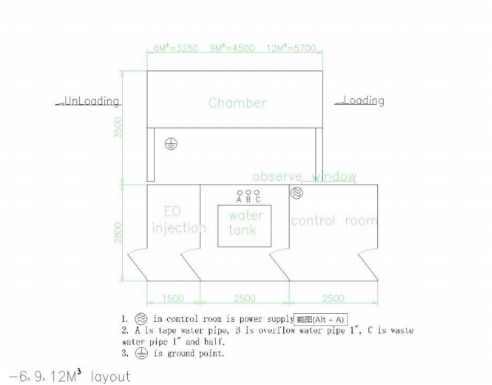

Para la fabricación de productos médicos desechables, las cámaras de esterilización con EO se pueden diseñar en diferentes capacidades según los requisitos de producción.
Para una planificación preliminar, un rango práctico es de aproximadamente 1 m³ a 25 m³.
Volumen de la cámara | Aplicación típica |
1–3m³ | Pequeña producción, proyectos piloto, laboratorios. |
3–5 m³ | Pequeña y mediana producción |
5–10 m³ | Líneas de producción medianas |
10–15 m³ | Producción mediana a grande |
15–20 m³ | Producción de alto volumen |
20-25 m³ | Grandes cargas de producción |
Estos son rangos generales de planificación de equipos en lugar de clasificaciones industriales fijas.
En última instancia, el tamaño correcto debe calcularse de acuerdo con las dimensiones reales del producto, la configuración del empaque, el tamaño de la caja, la cantidad de carga, la cantidad de ciclos por día y el proceso validado.
Un punto importante al planificar una cámara de esterilización con OE es que el volumen nominal de la cámara no es igual al volumen utilizable del producto..
Normalmente no resulta práctico llenar el 100% de la cámara con productos.
Se necesita espacio para:
Circulación de aire
Distribución de gas EO
Separación de productos
Sondas de temperatura y humedad.
Monitoreo de presión
Sensores de validación
Carga y descarga
Condiciones de proceso consistentes
Como guía práctica de diseño preliminar, los fabricantes pueden considerar reservar aproximadamente entre el 20% y el 30% del volumen nominal de la cámara para requisitos operativos y de proceso.
Por ejemplo, si la carga de producto calculada requiere aproximadamente 8 m³ , seleccionar una cámara con exactamente 8 m³ de volumen nominal puede dejar espacio insuficiente para la circulación y el monitoreo.
Por tanto, un cálculo preliminar podría ser:
8 m³ ÷ 70–80 % ≈ 10–11,5 m³
Esto no significa que ISO 11135 requiera un espacio vacío fijo del 20 al 30 %. La configuración de carga final debe establecerse mediante la calificación del equipo y la validación del proceso de esterilización.
El principio clave es simple:
No diseñe la cámara con un llenado físico del 100%.
El monitoreo es una parte importante de la esterilización con OE.
Dependiendo del sistema y la estrategia de validación, se pueden usar sensores para monitorear la temperatura, la presión, la humedad y otras condiciones críticas del proceso..
Durante la calificación, también se pueden colocar sensores adicionales en diferentes ubicaciones dentro de la carga para comprender cuán uniformemente se distribuyen las condiciones del proceso.
Si los productos se empaquetan demasiado apretados alrededor de estos puntos de monitoreo, los sensores pueden resultar difíciles de ubicar, mientras que el flujo de aire y la distribución de gas también pueden verse afectados.
Por lo tanto, la cámara y el sistema de carga deben proporcionar espacio suficiente para las actividades de validación y monitoreo de rutina.
Esta es otra razón por la que el volumen de producto utilizable no debe calcularse simplemente llenando cada metro cúbico de la cámara.
Al comparar los equipos de esterilización con OE, el volumen de la cámara es sólo una especificación.
El control de temperatura estable es importante para mantener condiciones de esterilización consistentes en toda la cámara.
La humedad debe controlarse según el ciclo EO validado. La humedad desigual puede influir en el rendimiento de la esterilización.
El sistema de vacío es responsable de la eliminación controlada del aire y la gestión de la presión. La capacidad de la bomba debe coincidir con el tamaño de la cámara y los requisitos del proceso.
El sistema de inyección de OE debe proporcionar una introducción controlada de esterilizante e incorporar al mismo tiempo medidas de seguridad adecuadas.
Una buena circulación puede ayudar a reducir las diferencias de temperatura y humedad dentro de la cámara y la carga del producto.
Los sistemas modernos deben registrar parámetros de proceso importantes para el seguimiento, la trazabilidad y la documentación del ciclo.
El EO es un gas peligroso e inflamable. Por lo tanto, un sistema de esterilización con EO necesita características de seguridad adecuadas, como bloqueos de puertas, monitoreo de presión, detección de gas, ventilación, funciones de emergencia y manejo controlado de gas.
El tamaño de la cámara debe considerarse junto con el método de embalaje y carga real.
Por ejemplo, un equipo de infusión puede empaquetarse individualmente antes de colocarse en cajas de cartón. Las jeringas, catéteres y guantes pueden tener dimensiones de paquete y densidades de carga completamente diferentes.
Incluso cuando dos fabricantes tienen el mismo volumen de producción diario, las capacidades de sus cámaras requeridas pueden ser diferentes porque sus productos y configuraciones de empaque son diferentes.
Por tanto, un cálculo práctico debería considerar:
Producción diaria → Cantidad de paquete → Dimensiones de la caja → Cantidad de carga → Ciclos por día → Volumen de cámara requerido
Este enfoque es generalmente más útil que seleccionar una cámara basándose únicamente en las cifras de producción diaria.
Una cámara de esterilización con EO adecuada debe equilibrar varios factores:
Capacidad de la cámara + Eficiencia de carga + Control de temperatura y humedad + Distribución de EO + Seguridad + Monitoreo + Aireación + Expansión futura
Por ejemplo, una pequeña cámara de 2 m³ puede ser suficiente para un proyecto piloto, pero puede convertirse en un cuello de botella cuando la producción aumenta.
Por otro lado, elegir una cámara muy grande para una línea de producción relativamente pequeña puede aumentar la inversión y los costos operativos sin proporcionar un beneficio práctico.
Por esta razón, los fabricantes deberían considerar no sólo su volumen de producción actual sino también su expansión de producción esperada.
La esterilización con EO debe considerarse parte del proceso general de fabricación médica.
Un sistema completo puede incluir:
Preacondicionamiento → Esterilización con EO → Eliminación de EO → Aireación → Monitoreo de seguridad → Registro de datos
El diseño de la fábrica también debe considerar el movimiento de productos esterilizados y no esterilizados, la ventilación, el suministro de EO, las zonas de seguridad y el flujo de materiales.
Para proyectos de producción médica más grandes, la capacidad de esterilización debe planificarse junto con la línea de producción en lugar de agregarse como un equipo independiente.
Para los fabricantes de productos médicos desechables, el equipo de esterilización con OE debe seleccionarse de acuerdo con los requisitos reales del producto y de producción.
En SMARTELL TECHNOLOGY , los equipos de esterilización con EO se pueden considerar como parte de una solución de producción médica desechable más amplia, con configuraciones de cámara preliminares que van desde aproximadamente 1 m³ hasta 25 m³..
Dependiendo del tipo de producto, la configuración del empaque, la capacidad de producción y el diseño de la fábrica, la configuración de la cámara se puede planificar según el patrón de carga esperado y los requisitos del proceso.
El objetivo no es simplemente proporcionar una cámara más grande. Es crear un equilibrio práctico entre capacidad, estabilidad del proceso, seguridad, monitoreo y necesidades futuras de producción..
En última instancia, un sistema de esterilización con EO confiable se define no solo por el tamaño de su cámara, sino también por su capacidad de proporcionar de manera consistente las condiciones de temperatura, humedad, presión, exposición a OE y aireación requeridas en toda la carga de producto validada..
Por lo tanto, para un nuevo proyecto de producción médica, el mejor punto de partida es determinar la producción del producto, la configuración del empaque, el volumen de carga esperado y la cantidad de ciclos requeridos por día, y luego seleccionar la capacidad de la cámara en consecuencia.
