Proyecto de jeringa de seguridad con retroceso de 3 ml y 5 ml en la cooperación China-Pakistán

En el contexto del 'Corredor Económico China-Pakistán' y la iniciativa de salud 'La Franja y la Ruta', la mejora de la infraestructura médica y la seguridad de la salud pública se han convertido en nuevos puntos focales de cooperación entre los dos países. Las jeringas de seguridad desechables, como consumibles básicos para prevenir infecciones cruzadas y garantizar la seguridad tanto de médicos como de pacientes, están experimentando una iteración tecnológica en la demanda del mercado desde el 'tipo estándar' al 'tipo retráctil autodestructivo'.

En 2020, el cliente paquistaní A extendió una invitación de colaboración. Requerían urgentemente el establecimiento de una línea de producción automatizada que cumpliera con los estándares de la OMS, diseñada específicamente para fabricar jeringas de seguridad retráctiles de 3 ml y 5 ml, en respuesta a la creciente demanda de vacunación y atención primaria de salud en Pakistán.

Inicio del proyecto: definir los requisitos con precisión

Al recibir la solicitud, nuestro equipo de proyecto internacional respondió con prontitud. Teniendo en cuenta el entorno médico local y los hábitos de uso en Pakistán, llevamos a cabo una coordinación técnica profunda con el cliente. Los requisitos básicos estaban claramente definidos: el producto debe poseer las siguientes características: 'retracción automática, autodestrucción de la aguja, rotura de la varilla de empuje y prevención de uso secundario', y al mismo tiempo ser compatible con el almacenamiento y el transporte en el clima de alta temperatura de la región.

I+D y Diseño: Soluciones a medida

Para jeringas de pequeño volumen (3 ml y 5 ml), implementamos optimizaciones de diseño específicas para superar múltiples desafíos técnicos:

• Diseño estructural del núcleo: Basado en los principios mecánicos de las jeringas autodestructivas retráctiles, hemos diseñado un sistema de seis componentes que consta de un manguito exterior, una varilla central, un pistón, una aguja terminada, una cabeza roscada y un anillo de bloqueo. Entre ellos, la cabeza roscada y el anillo de bloqueo sirven como componentes críticos de autodestrucción. Su coeficiente elástico y carrera de retracción se han calculado con precisión para garantizar que, al finalizar la inyección y el émbolo llegue al fondo, el mecanismo de bloqueo se active instantáneamente para tirar del émbolo hacia atrás, retrayendo completamente la aguja dentro de la varilla central y asegurándola. Después del bloqueo, el émbolo se puede romper manualmente para lograr la autodestrucción, evitando un uso secundario.

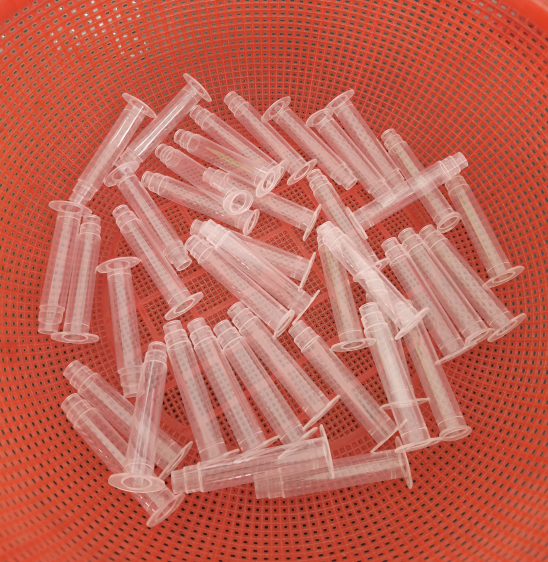

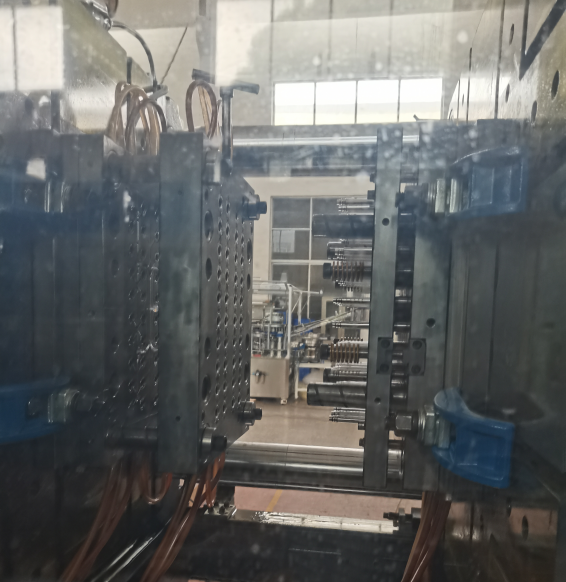

• Control de tolerancias de alta precisión: Esto representa uno de los desafíos técnicos más importantes del proyecto. Dado el tamaño compacto de las jeringas de 3 ml/5 ml y sus intrincadas estructuras internas (en particular el mecanismo de interconexión entre el anillo de bloqueo, la cabeza roscada y el tapón de goma) se debe garantizar una coaxialidad absoluta. Empleamos material de polipropileno (PP) de grado médico de alta transparencia, manteniendo la tolerancia de acoplamiento dentro de 0,01 mm. Incluso las desviaciones menores podrían causar reflujo, atascos o fugas. Mediante el análisis del flujo del molde, optimizamos los parámetros de inyección para resolver el problema del llenado desigual en componentes de paredes delgadas en toda la industria.

• Optimización de la ingeniería hombre-máquina: para abordar el escenario en el que los trabajadores de atención médica de primera línea en Pakistán pueden operar con guantes más gruesos, hemos optimizado la resistencia a la fricción de la varilla de empuje para mantener un nivel más bajo de empuje dentro del rango estándar. Esto garantiza un funcionamiento fluido y sin esfuerzo con una sola mano, al tiempo que evita el riesgo de que el medicamento líquido salpique debido a la aplicación de fuerza excesiva.

Entrega de fabricación inteligente: del dibujo al equipo

Después de finalizar el plan de diseño, nuestro Departamento de Ingeniería Mecánica comenzó inmediatamente el desarrollo de equipos de automatización personalizados.

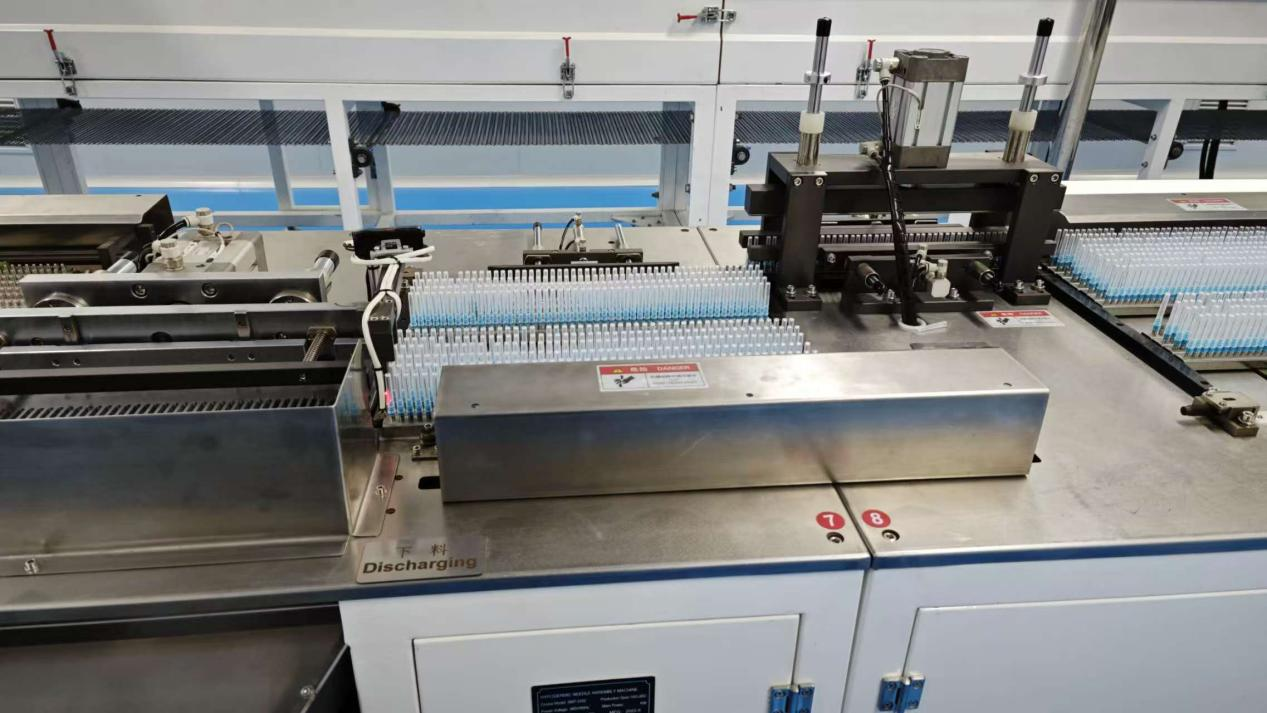

• Fabricación de equipos: Hemos personalizado líneas de producción totalmente automatizadas para los clientes, integrando 'moldeo por inyección, impresión, ensamblaje, embalaje y esterilización'. Para el ensamblaje de precisión de las funciones de retracción, desarrollamos de forma independiente un sistema de posicionamiento de alta precisión y adoptamos servomotores. Esto asegura un perfecto acoplamiento entre cada cabeza roscada y anillo de bloqueo, cumpliendo con los requisitos de capacidad de producción del cliente.

• Aceptación estricta: antes de que el equipo salga de fábrica, invitamos a representantes del cliente a la fábrica de China para realizar FAT (Prueba de aceptación de fábrica). Después de 72 horas de operación de prueba continua a plena carga, la eficiencia de producción del equipo alcanza las 140 piezas por minuto, con una tasa de defectos inferior al 0,1%. Todos los indicadores del producto, incluido el rendimiento de deslizamiento, la capacidad residual y la tasa de éxito de retracción más crítica, cumplen plenamente con la norma internacional ISO 7886-5 y los requisitos de certificación DRAP en Pakistán.

Instalación transnacional: realización a través de montañas y mares

Después de que el equipo llegó sin problemas al puerto de Karachi en Pakistán, pasó la aduana y llegó a la fábrica del cliente, nuestro equipo de servicio posventa partió de inmediato, cruzando montañas y mares para llegar al sitio del proyecto.

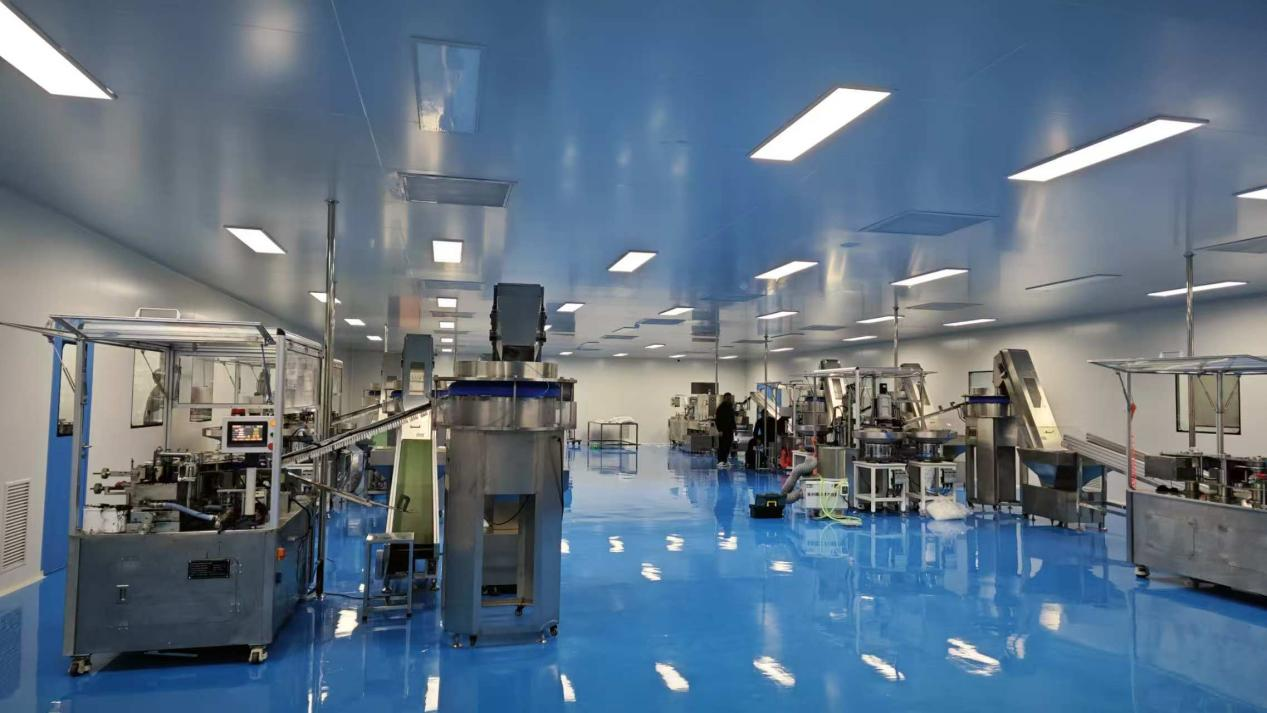

• Instalación en sitio: Durante el abrasador verano de Pakistán, nuestros ingenieros superaron desafíos que incluían un suministro de energía inestable y alta humedad, completando el posicionamiento, calibración y depuración del equipo de toda la línea en 15 días.

• Transferencia de tecnología: para garantizar que los clientes puedan operar de forma independiente, llevamos a cabo un programa de capacitación 'práctica' de una semana. Nuestros ingenieros guiaron pacientemente a los técnicos locales a través del funcionamiento del equipo, el reemplazo de moldes y el mantenimiento diario hasta que pudieron realizar las tareas de manera competente y autónoma.

Resultados y valor del proyecto

Después de tres meses de estrecha colaboración, la fábrica del Cliente A obtuvo con éxito la certificación de la Autoridad Reguladora de Medicamentos y Alimentos de Pakistán (DRAP) y comenzó la producción formal.

• Mejora de la capacidad: la línea de producción actualmente logra una producción diaria de más de 1 millón de jeringas de seguridad con retracción de 3 ml/5 ml, lo que no solo llena el vacío en la producción de jeringas de seguridad de alta gama en Pakistán sino que también reduce la dependencia local de las importaciones de productos similares en un 40 %.

• Beneficios sociales: Estas jeringas se han utilizado ampliamente en el Programa Nacional de Inmunización (PAI) de Pakistán y en los principales hospitales públicos. Según los comentarios de las autoridades sanitarias locales, la incidencia de lesiones por pinchazos entre los trabajadores sanitarios ha disminuido significativamente tras el uso de jeringas de seguridad retráctiles, lo que ha mejorado sustancialmente los estándares de seguridad de la atención primaria de salud.

Epílogo

No se trata sólo de la entrega de una línea de producción, sino también de una combinación perfecta de la fabricación inteligente de China y las necesidades de sustento de Pakistán. Desde el concepto de diseño inicial del producto hasta la implementación posventa final, estuvimos completamente involucrados y fuimos testigos del arraigo y florecimiento de 'China Manufacturing' en un país extranjero. En el futuro, continuaremos profundizando la cooperación médica entre China y Pakistán, utilizando tecnologías y servicios más avanzados para salvaguardar la salud del pueblo paquistaní y escribir un nuevo capítulo de la amistad 'férrea' entre China y Pakistán.
