Equipo de línea de producción de jeringas desechables completamente automática, línea completa de ensamblaje de jeringas, directo de fábrica, ISO9001

Sistema de producción de línea completa de jeringas: moldes, máquinas y solución de fabricación completa

Una línea de producción de jeringas moderna es un sistema integrado que convierte materias primas de grado médico en jeringas estériles listas para usar mediante un proceso automatizado altamente controlado. Combina moldes de precisión, máquinas de moldeo por inyección, sistemas de impresión, equipos de ensamblaje, máquinas de envasado en blister y sistemas de esterilización ETO, respaldados por un diseño optimizado del diseño del taller, servicios de instalación y soporte técnico completo.

A continuación se muestra una descripción general estructurada del flujo de trabajo completo de fabricación de jeringas y la configuración del equipo. SMARTELL puede proporcionarle la solución llave en mano para configurar una planta de jeringas rentable y profesional con nuestros 20 años de experiencia y más de 10 años de equipo técnico y de ventas:

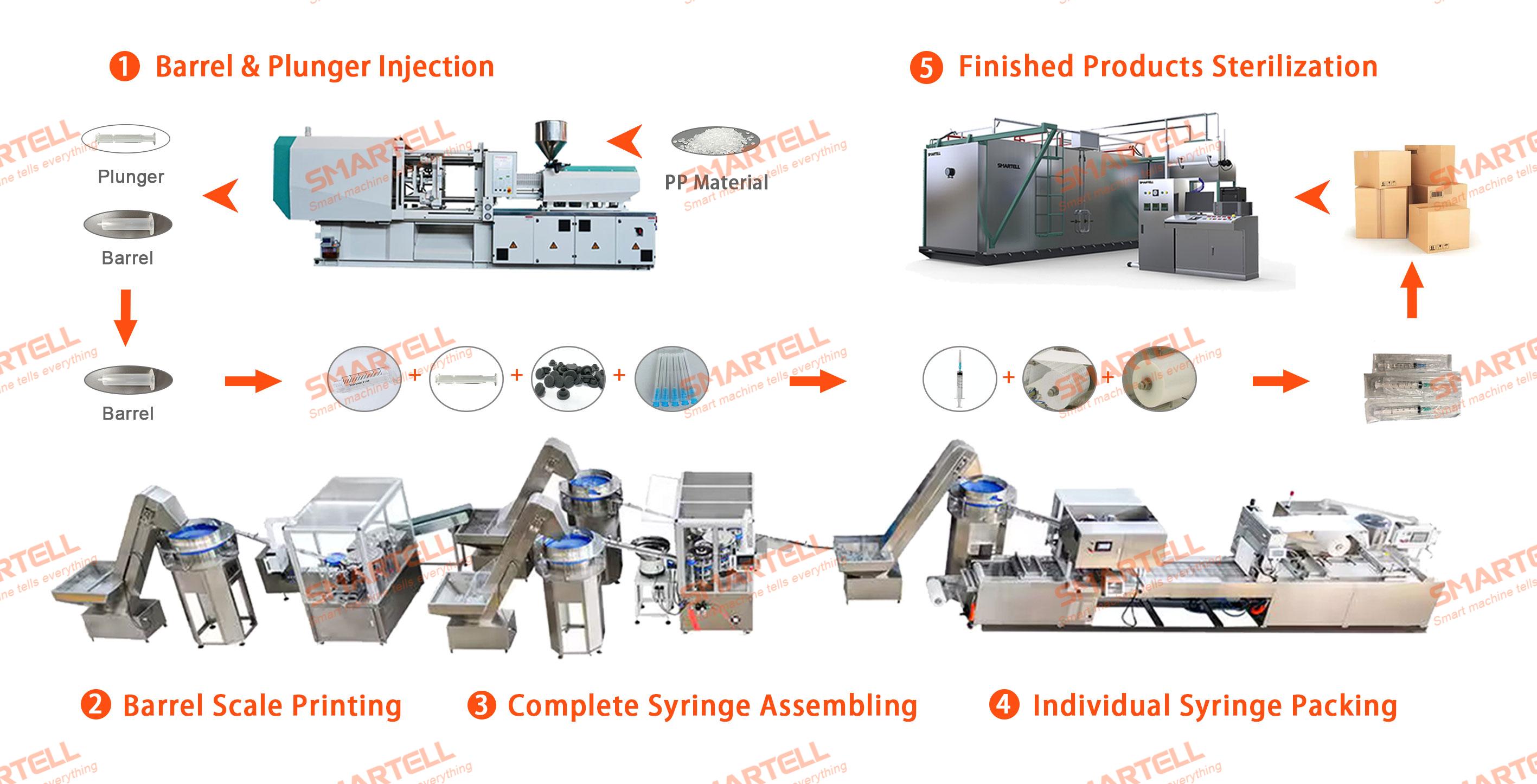

1. Descripción general del proceso de producción (flujo de un extremo a otro)

Un proceso típico de producción de línea completa de jeringas incluye:

1. Preparación de materia prima

2. Moldeo por inyección de componentes de jeringas (moldes + IMM)

3. Tampografía del cilindro de la jeringa

4. Conjunto de jeringa automatizado

5. Embalaje tipo blister + embalaje exterior de cartón

6. Esterilización ETO

7. Inspección final, etiquetado y comercialización.

Cada etapa está diseñada para garantizar alta precisión, cumplimiento médico y eficiencia de producción en masa.

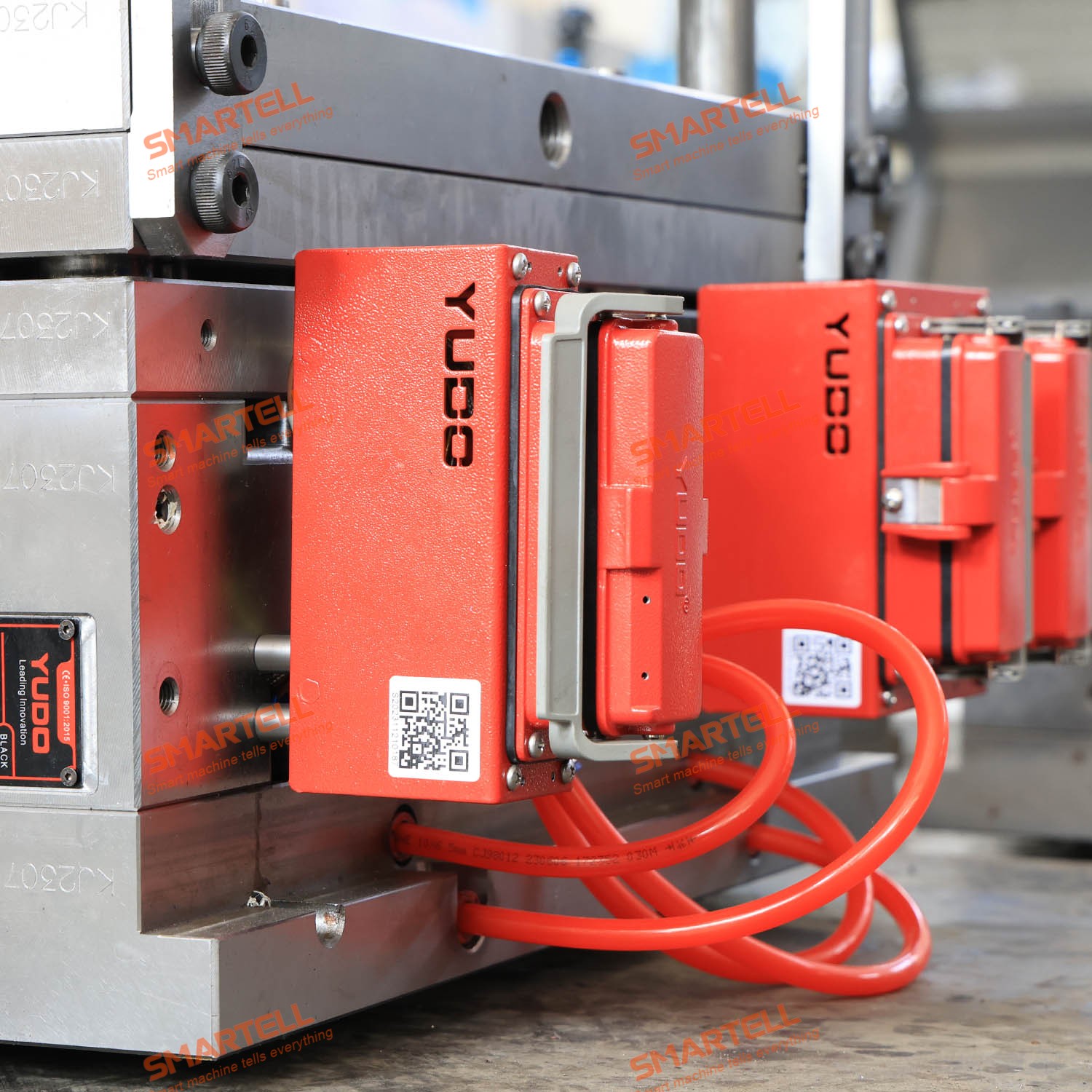

2. Moldes de inyección (núcleo de la fabricación de componentes)

Los moldes de inyección determinan la precisión y consistencia de las piezas de las jeringas, como cilindros, émbolos, juntas , cubos y tapas.

Tipos de moldes clave:

• Moldes cilíndricos de jeringas con múltiples cavidades
Moldes de alta eficiencia ( 16-cavidades 96 dependiendo de los requisitos de capacidad) para producción en masa.

• Moldes de émbolo y tapón de goma
Diseñados para sellar componentes elásticos que requieren un control dimensional estricto.

• Moldes para tapas y puntas Luer
Moldes de precisión que garantizan una conexión segura y prevención de fugas.

Características técnicas:

• Acero para herramientas de grado médico (H13 / S136 / P20)

• Sistemas de canal caliente para ahorro de material y flujo estable

• Pulido de alta precisión para una claridad transparente del barril

• Diseño de cavidad equilibrada para un llenado uniforme

• Recubrimientos resistentes al desgaste de larga duración (DLC/cromo opcionales)

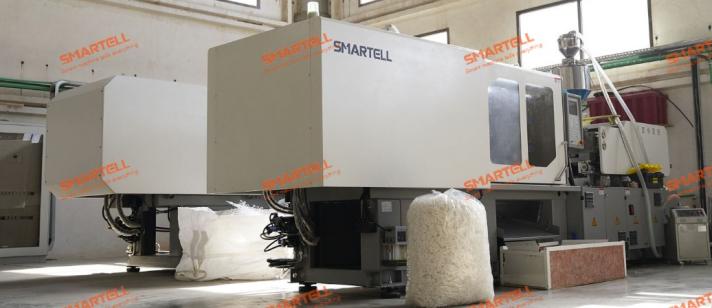

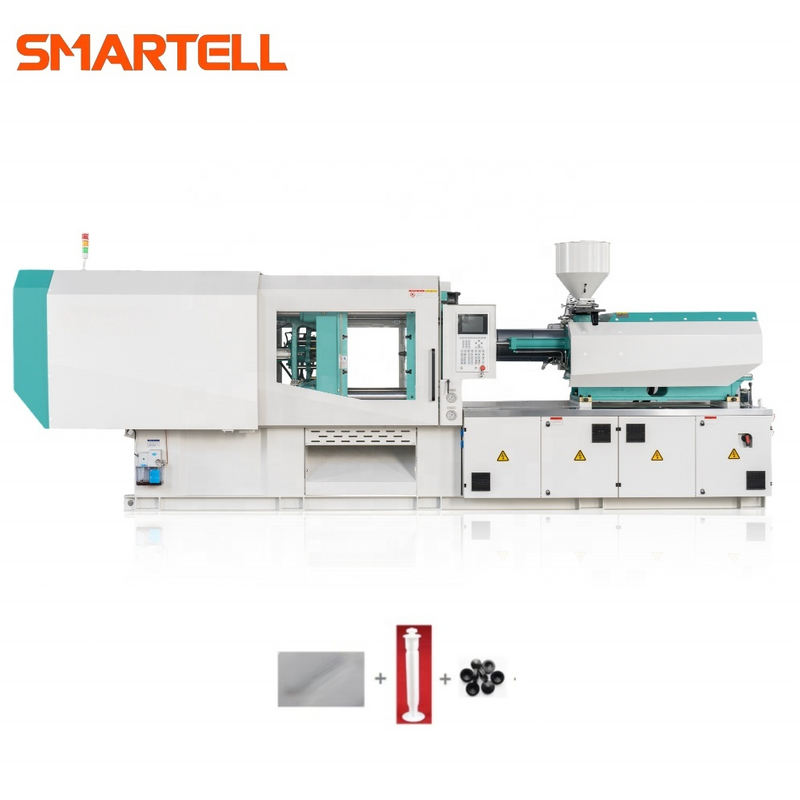

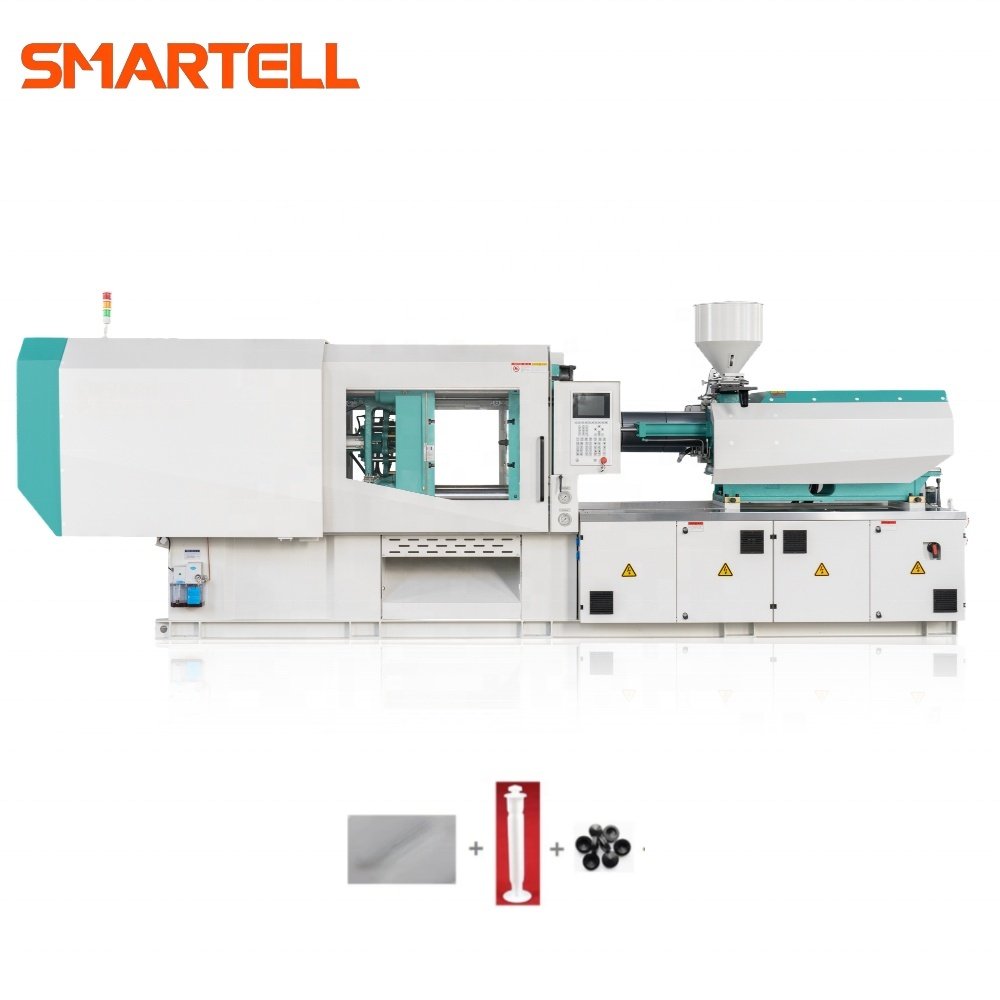

3. Máquinas de moldeo por inyección (IMM)

Las máquinas de moldeo por inyección producen componentes de jeringas con alta repetibilidad y limpieza.

Características de la máquina:

• IMM totalmente eléctrica o híbrida para producción de grado médico

• Control de temperatura e inyección de alta precisión

• Diseño compatible con salas blancas (producción de clase ISO)

• Tiempo de ciclo estable para moldes de múltiples cavidades

• Sistemas servoaccionados para la eficiencia energética

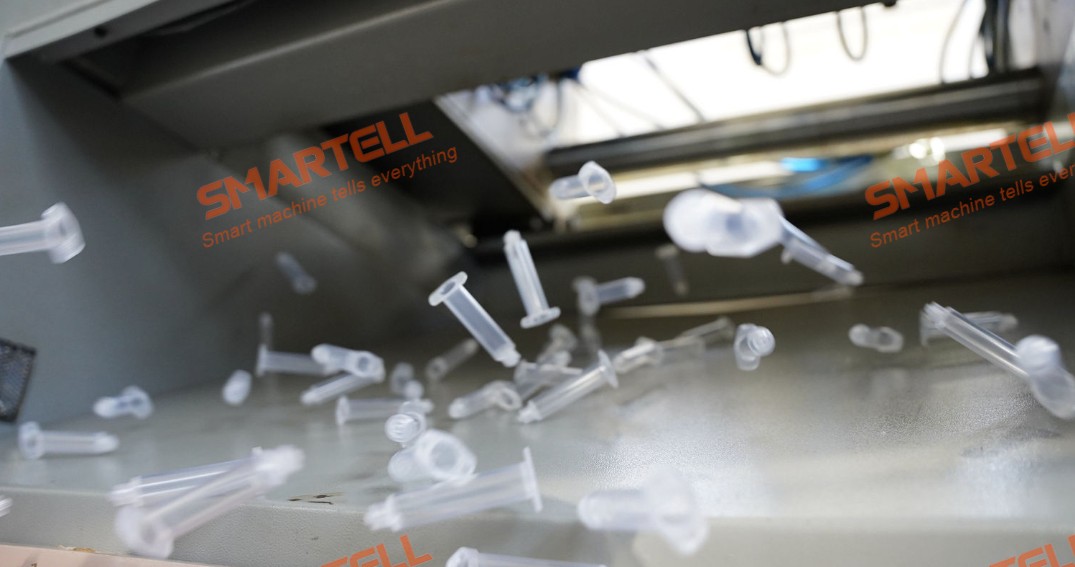

Productos clave de producción:

• Cilindros de jeringa (material PP de grado médico)

• Émbolos y juntas (tapones)

• Tapas protectoras y piezas auxiliares

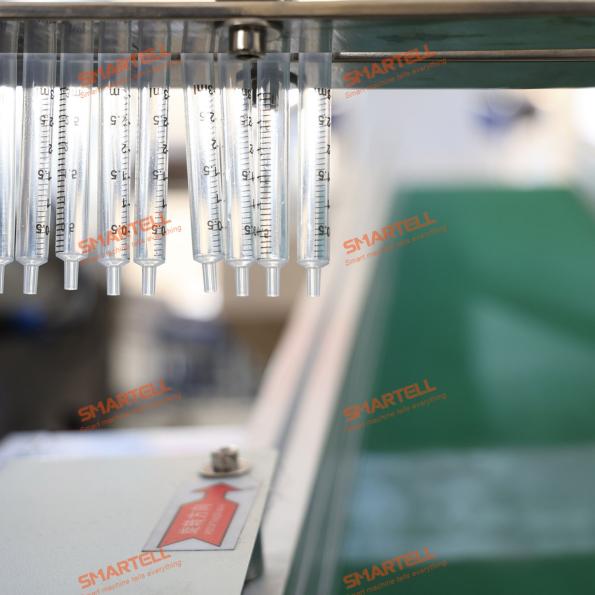

4. Máquina de tampografía con barril de jeringa

Después del moldeado, los cilindros de las jeringas requieren una impresión de graduación clara y duradera + esterilización con aceite de silicona..

Función:

• Imprime escalas de volumen (marcas de ml)

• Agrega el logotipo de la marca o el texto de las especificaciones

• Garantiza una adhesión duradera de la tinta de grado médico

• Aceite de silicona médica pulverizado en la pared interior del barril

Características:

• Capacidad de tampografía de un solo color

• Sistema de alineación de alta precisión para superficies curvas

• Compatibilidad con tintas a base de solventes

• Sistema automático de alimentación y descarga.

• Inspección visual para control de calidad de impresión (Opcional)

Este paso garantiza la legibilidad, el cumplimiento y la seguridad del usuario durante el uso médico.

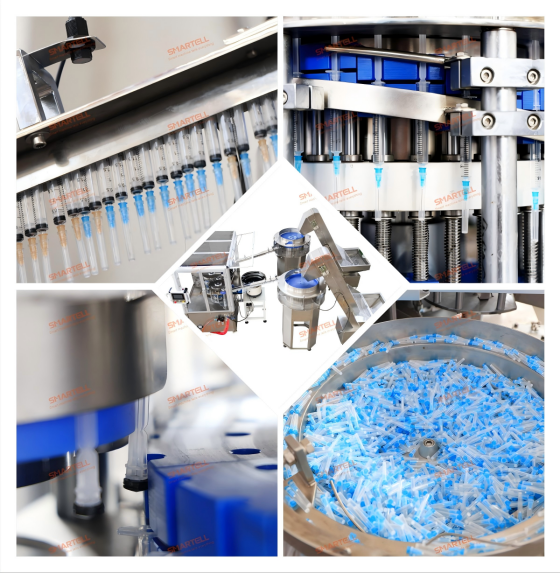

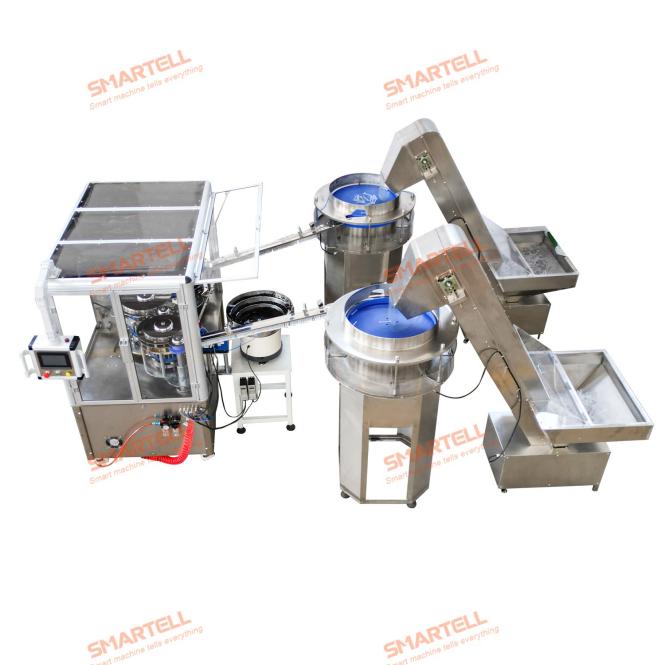

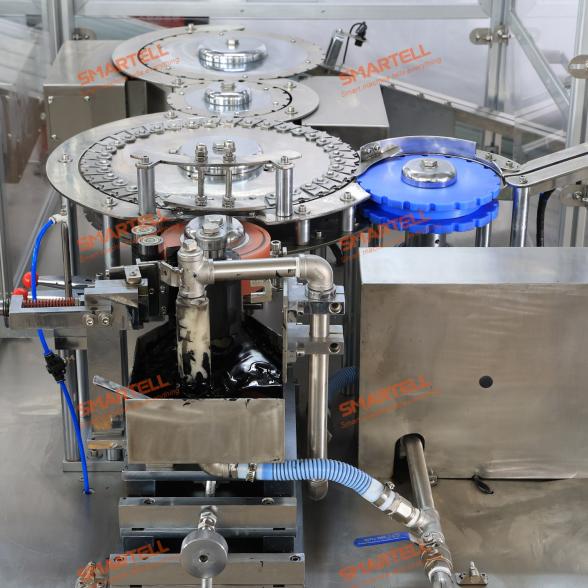

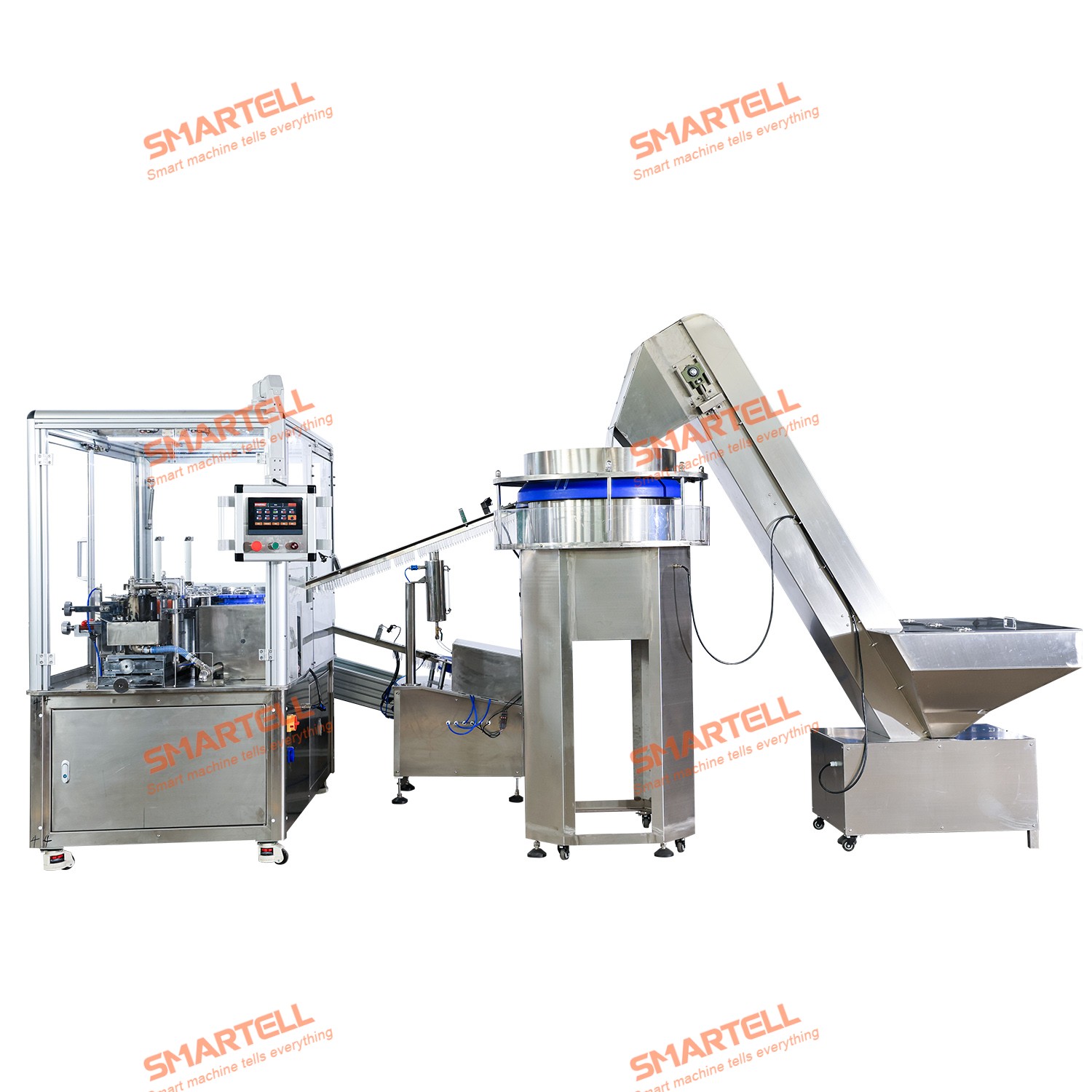

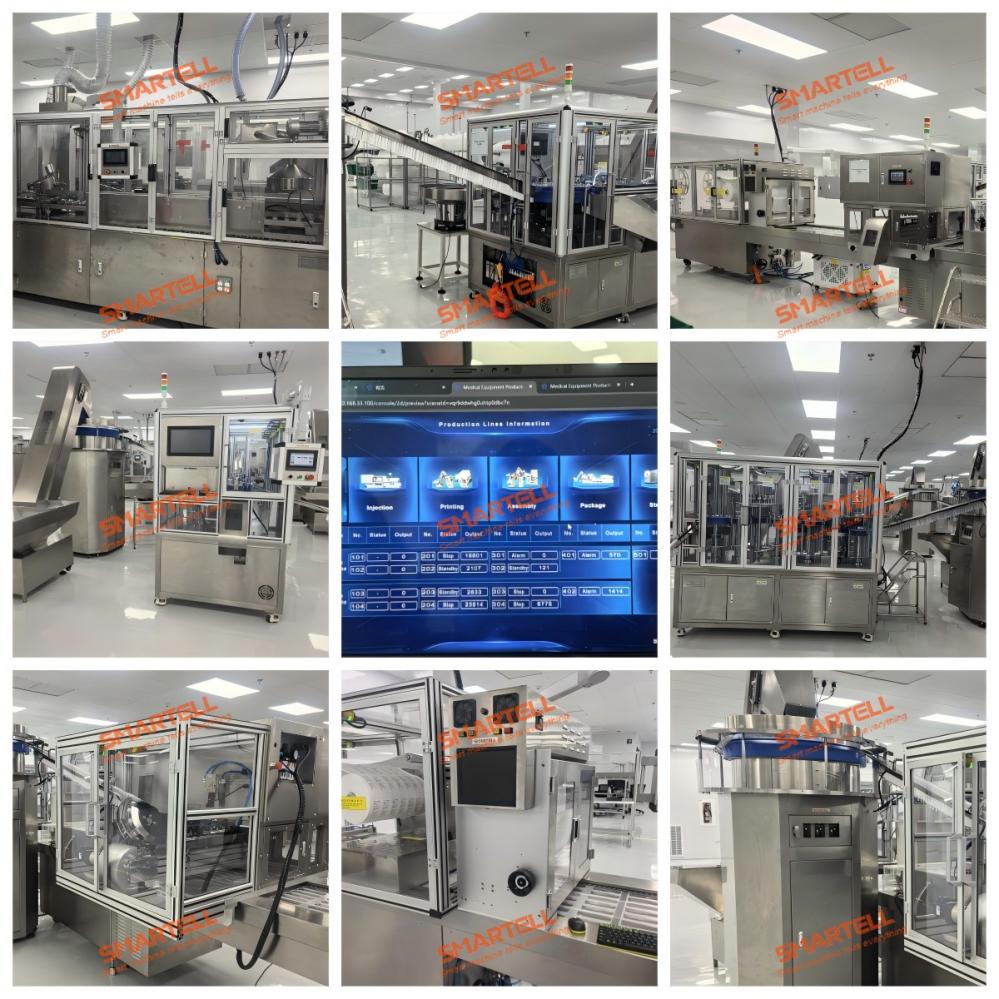

5. Máquina ensambladora de jeringas

El sistema de ensamblaje integra todos los componentes de la jeringa en un producto completo.

El proceso incluye:

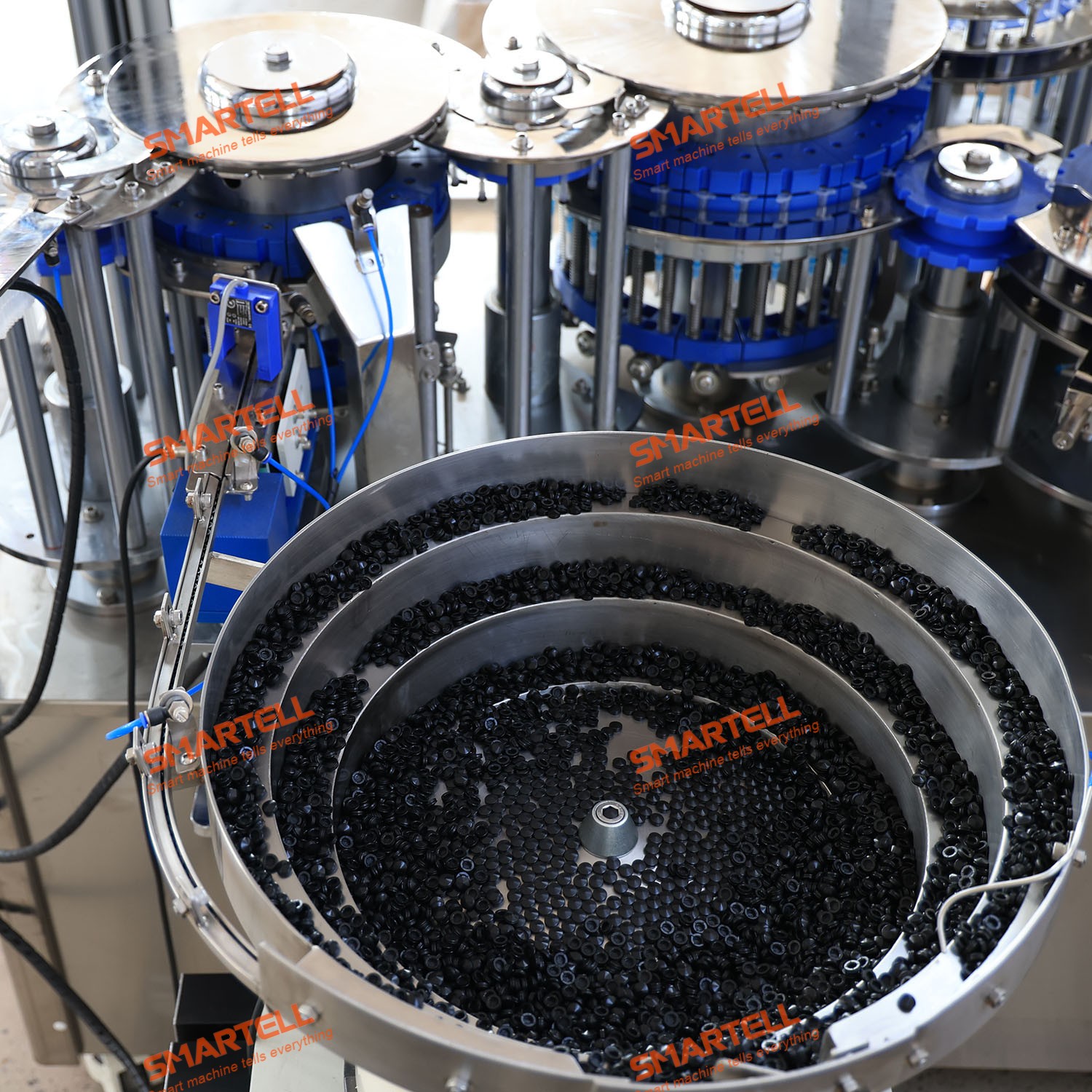

• Alimentación automática por barril y émbolo

• Inserción de junta de goma (si es necesario)

• Conjunto de aguja hipodérmica (según el diseño)

• Sistema de lubricación (microspray de aceite de silicona si es necesario)

• Pruebas de movimiento funcional

•

Características:

• Línea de montaje totalmente automatizada y servocontrolada

• Sistema de carga y colocación de alta velocidad

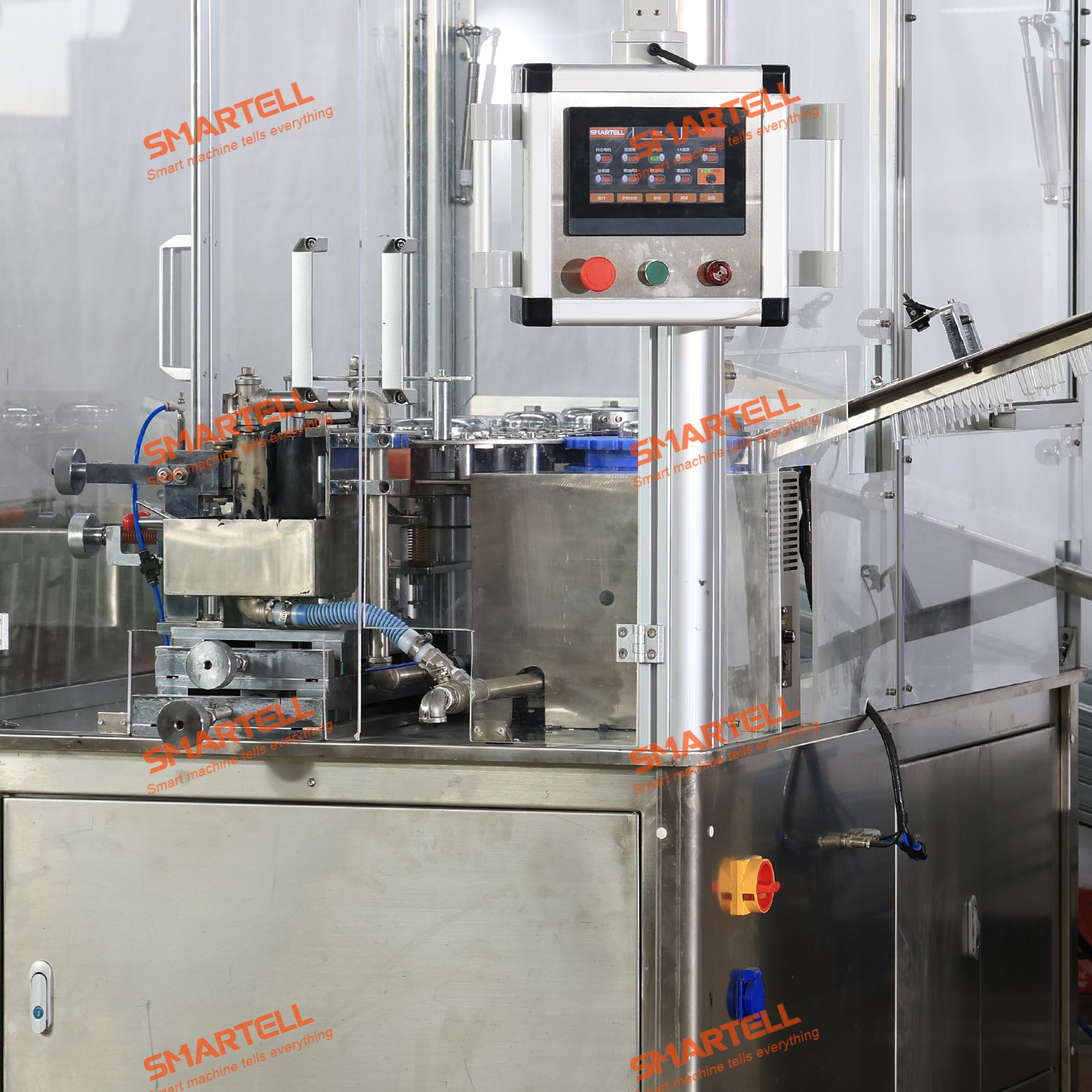

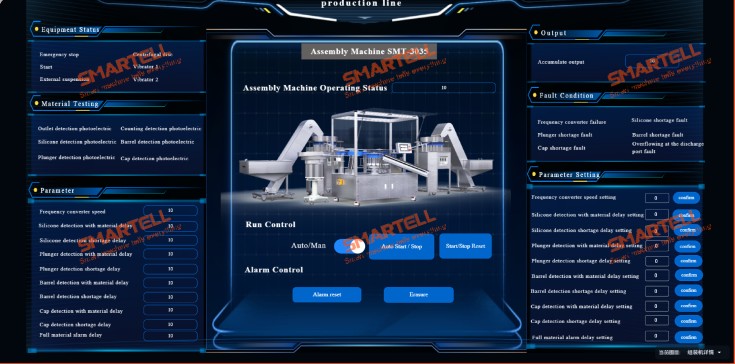

• PLC+Panel de control, Detección de defectos en tiempo real

• Modelos para diferentes tamaños de jeringas (1 ml–50 ml o más)

• Estructura lista para sala blanca para evitar la contaminación

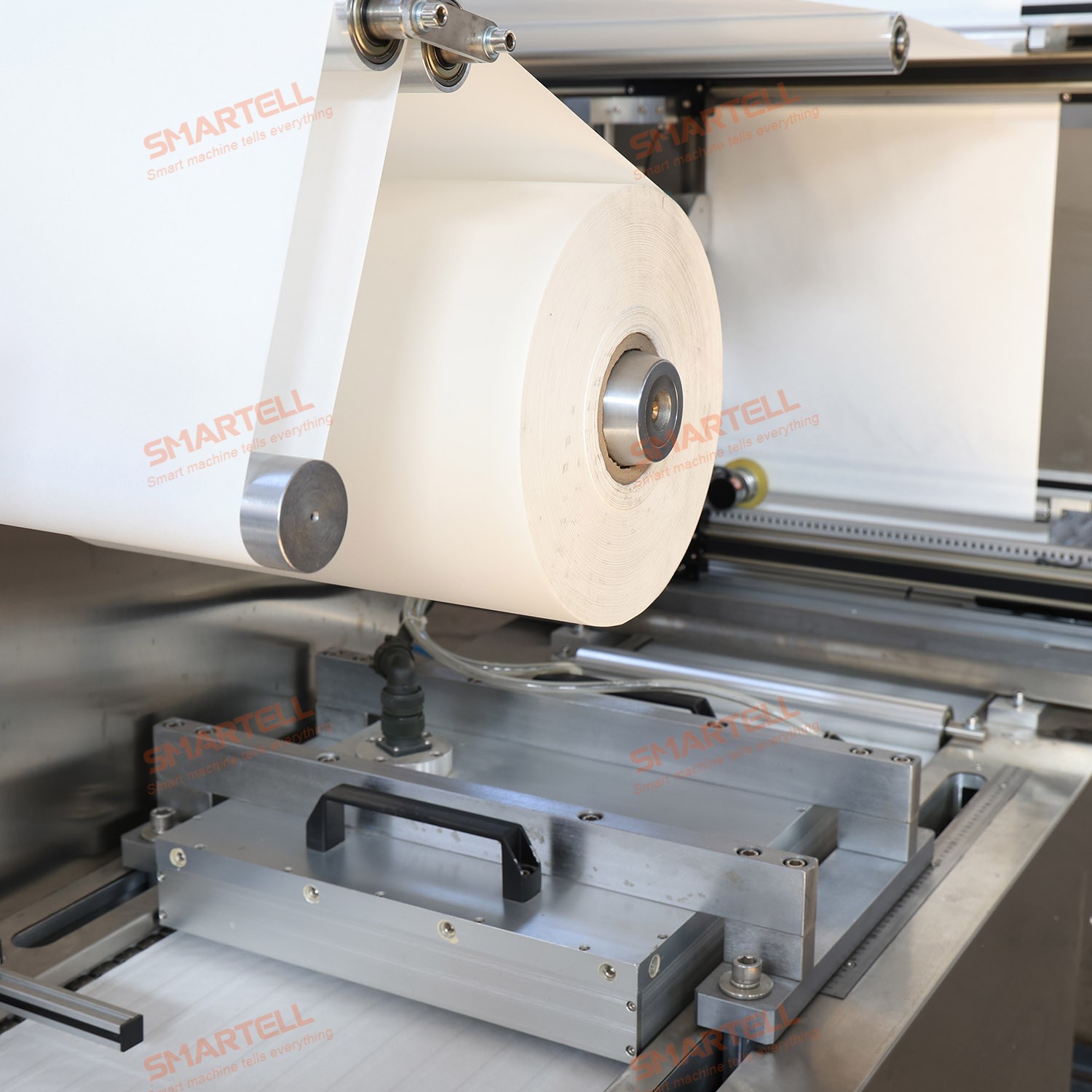

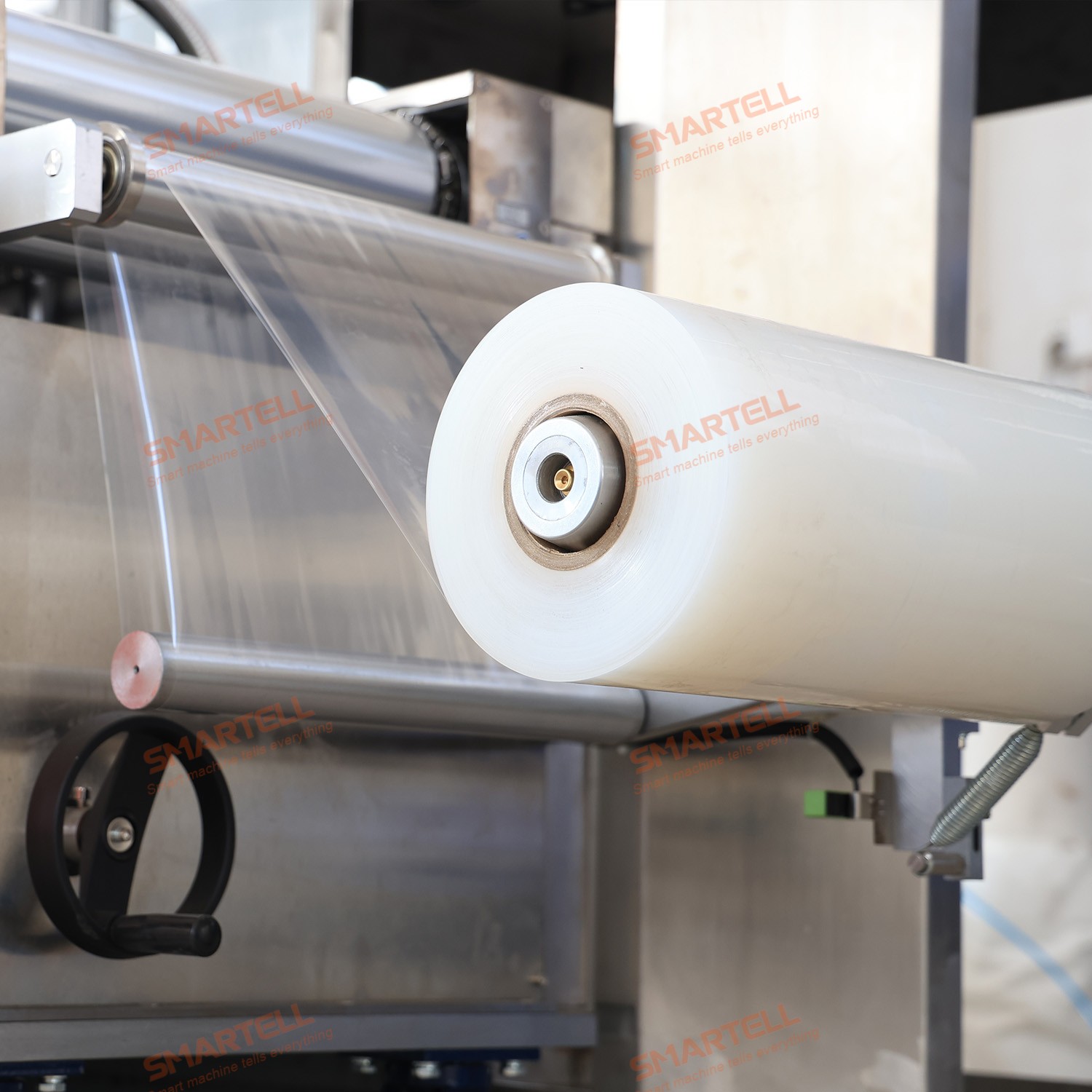

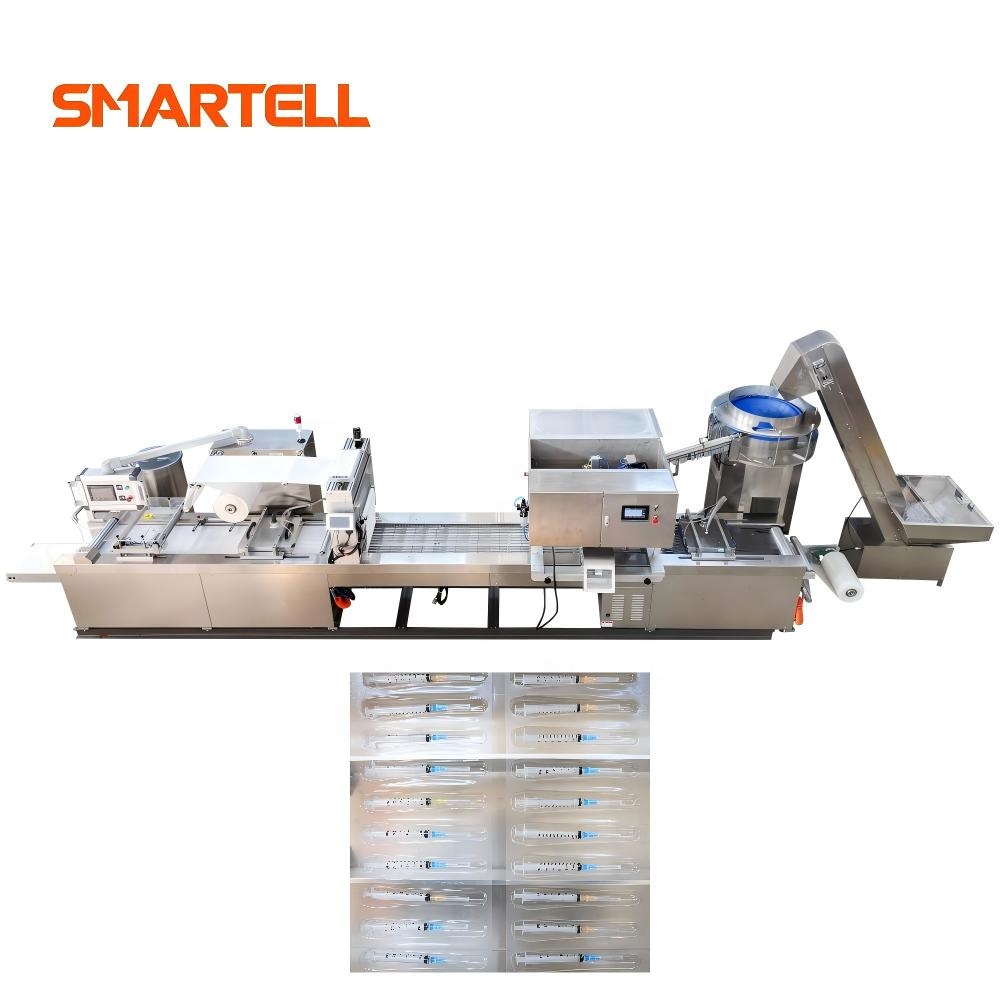

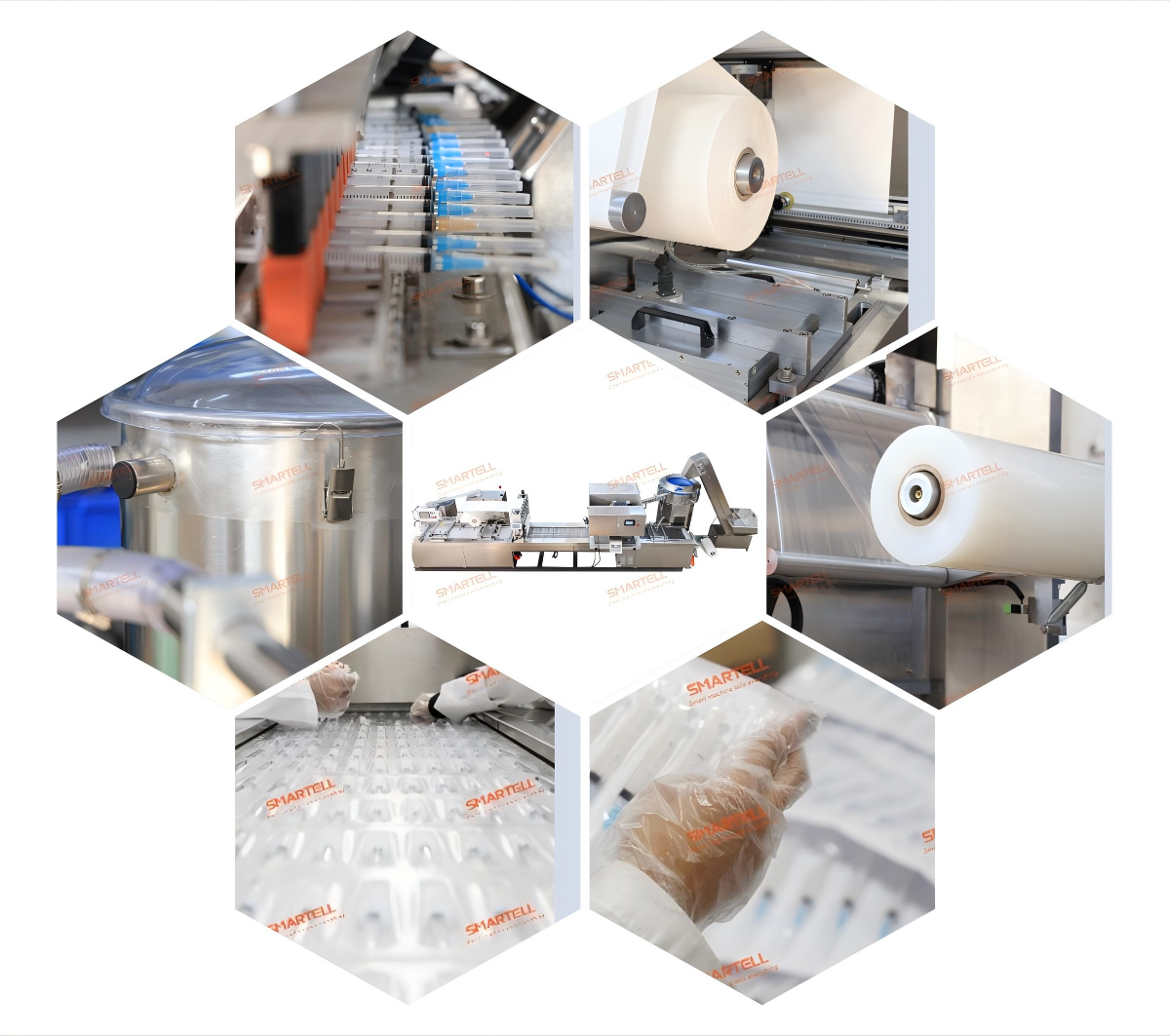

6. Máquina empacadora de blister con jeringa

El embalaje tipo blíster garantiza una barrera de protección estéril y la integridad del producto.

Funciones:

• Carga automática de jeringas ensambladas

• Termoformado de bandejas blister de grado médico

• Sellado con papel recubierto médico y película de coextrusión

• Codificación por lotes e impresión de trazabilidad

Características técnicas:

• Sistema de termoformado de alta velocidad

• Control preciso de temperatura y presión

• Compatible con varios tamaños de jeringa

• Entorno de sellado limpio para envases médicos

• Sistema integrado de rechazo de paquetes defectuosos

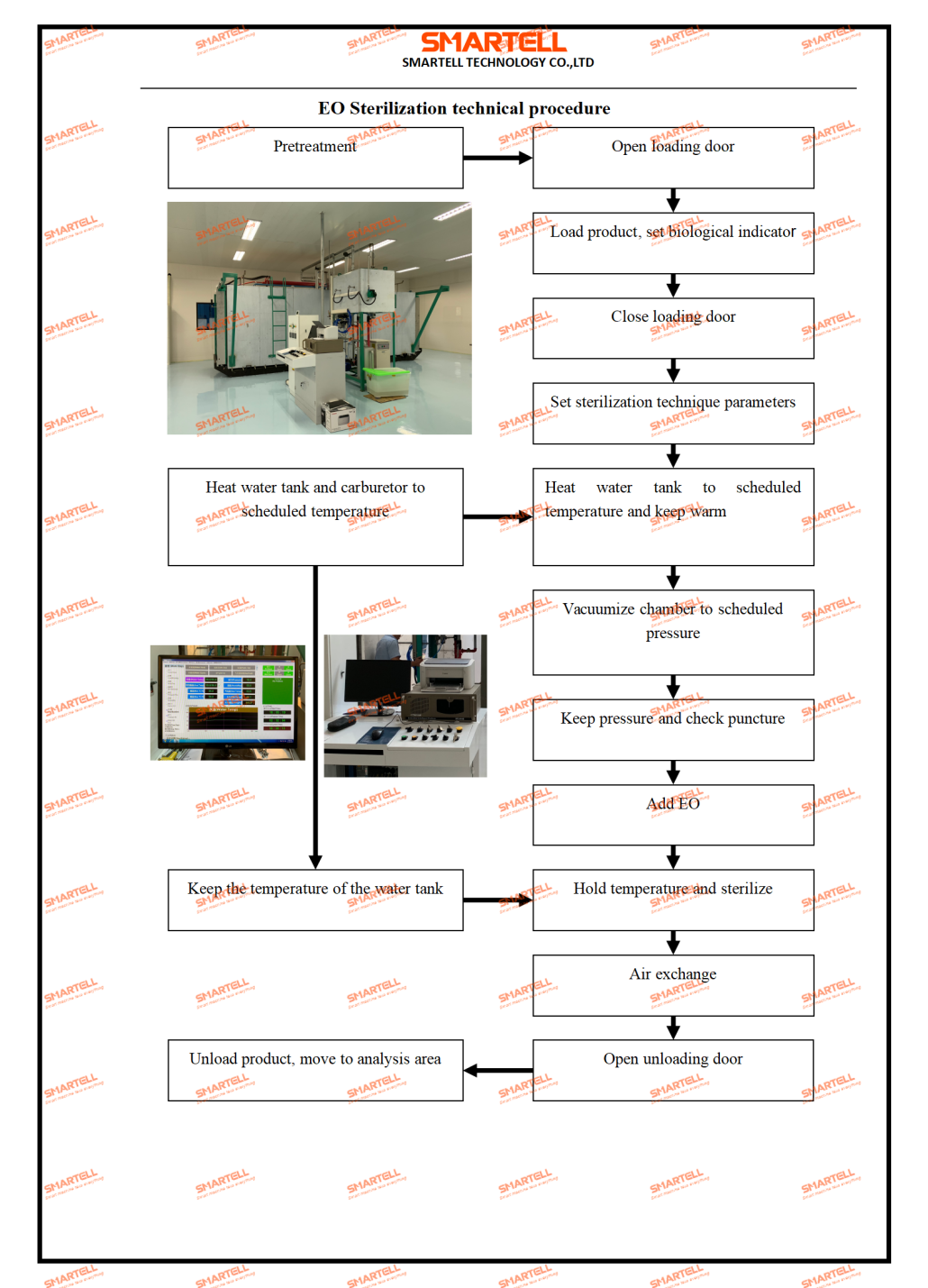

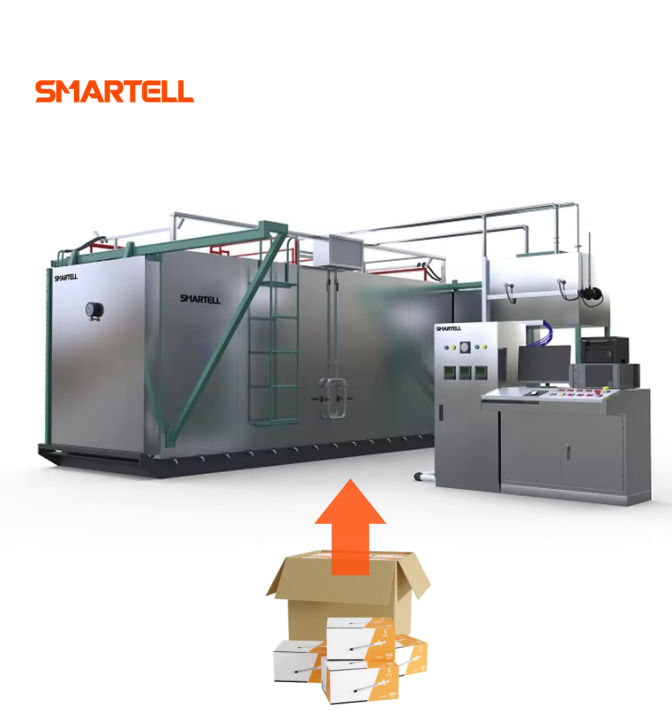

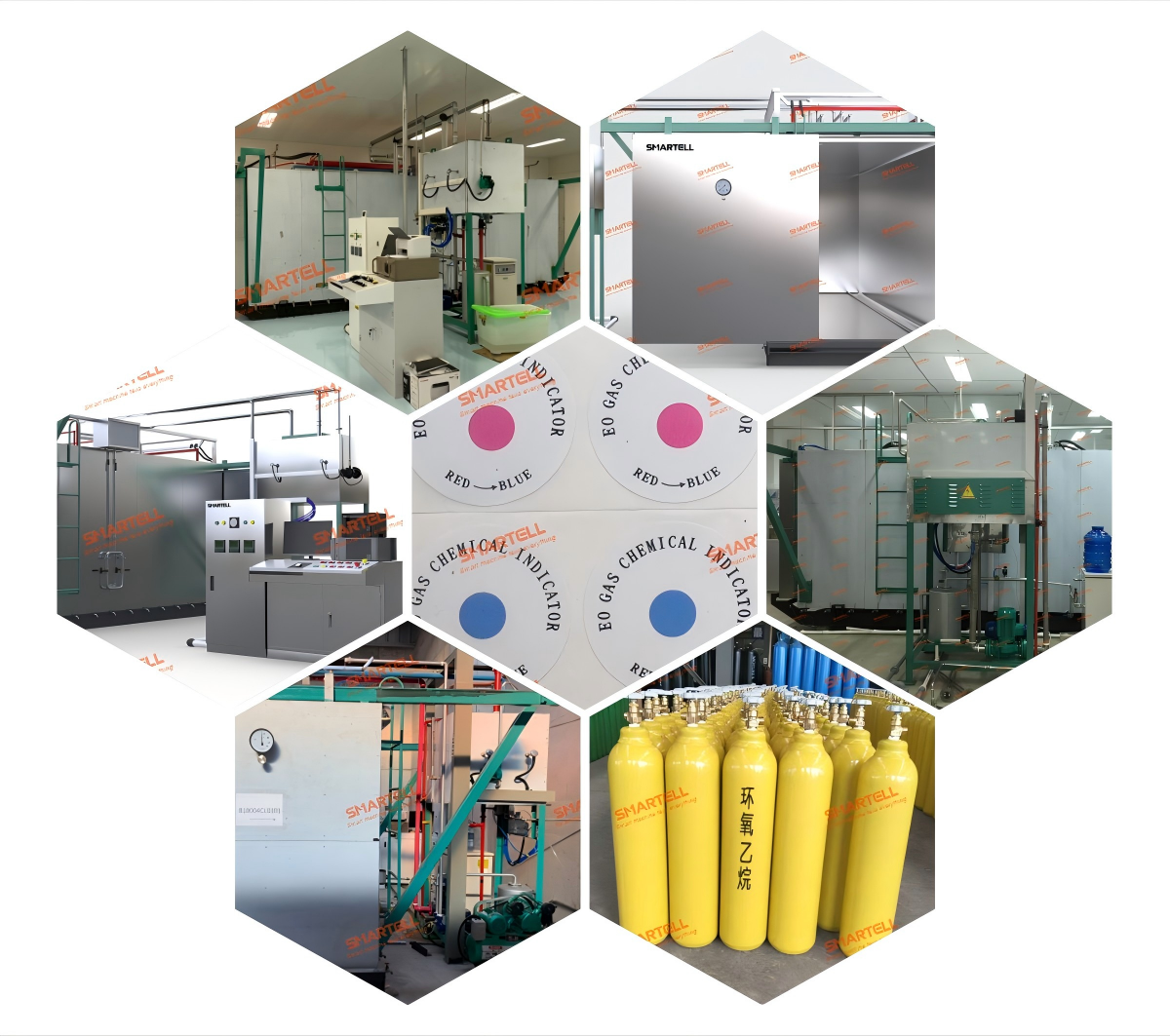

7. Máquina de esterilización ETO

La esterilización con óxido de etileno (ETO) se usa ampliamente para jeringas médicas desechables y otros productos médicos (equipos de infusión, guantes, gasas, etc.) para uso en plantas..

Proceso:

• Preacondicionamiento (ajuste de temperatura, presión y humedad)

• Carga de mercancías (después del embalaje de cartón exterior) + adición de gas EO

• Ciclo de esterilización por exposición al gas ETO

• Fase de aireación para eliminar el gas residual.

• Lanzamiento final del producto estéril

Características:

• Cámara de esterilización completamente sellada

• Control preciso de la concentración de gas

• Sistema de control de ciclo automático (PLC/HMI)

• Interbloqueos de seguridad y sistema de monitoreo de gas

• Cumple con los estándares internacionales de esterilización.

ETO garantiza la eliminación microbiana completa manteniendo la integridad del material.

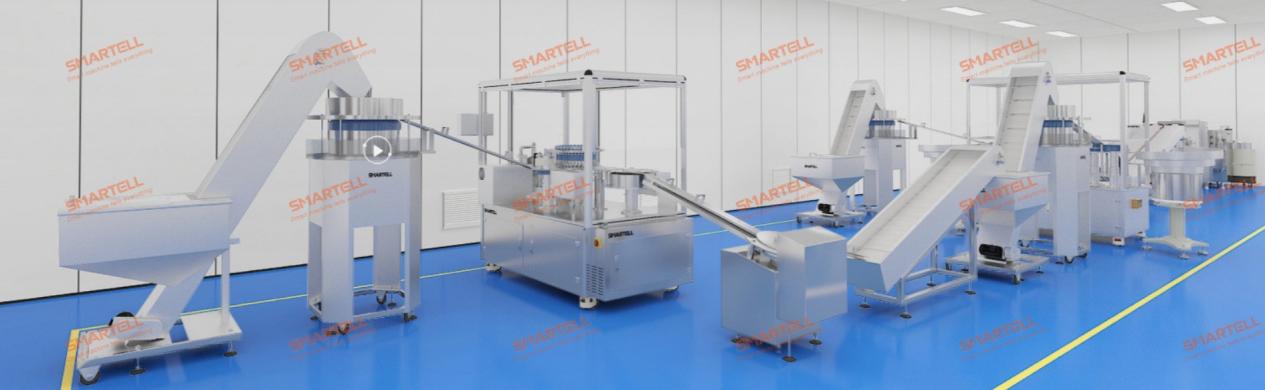

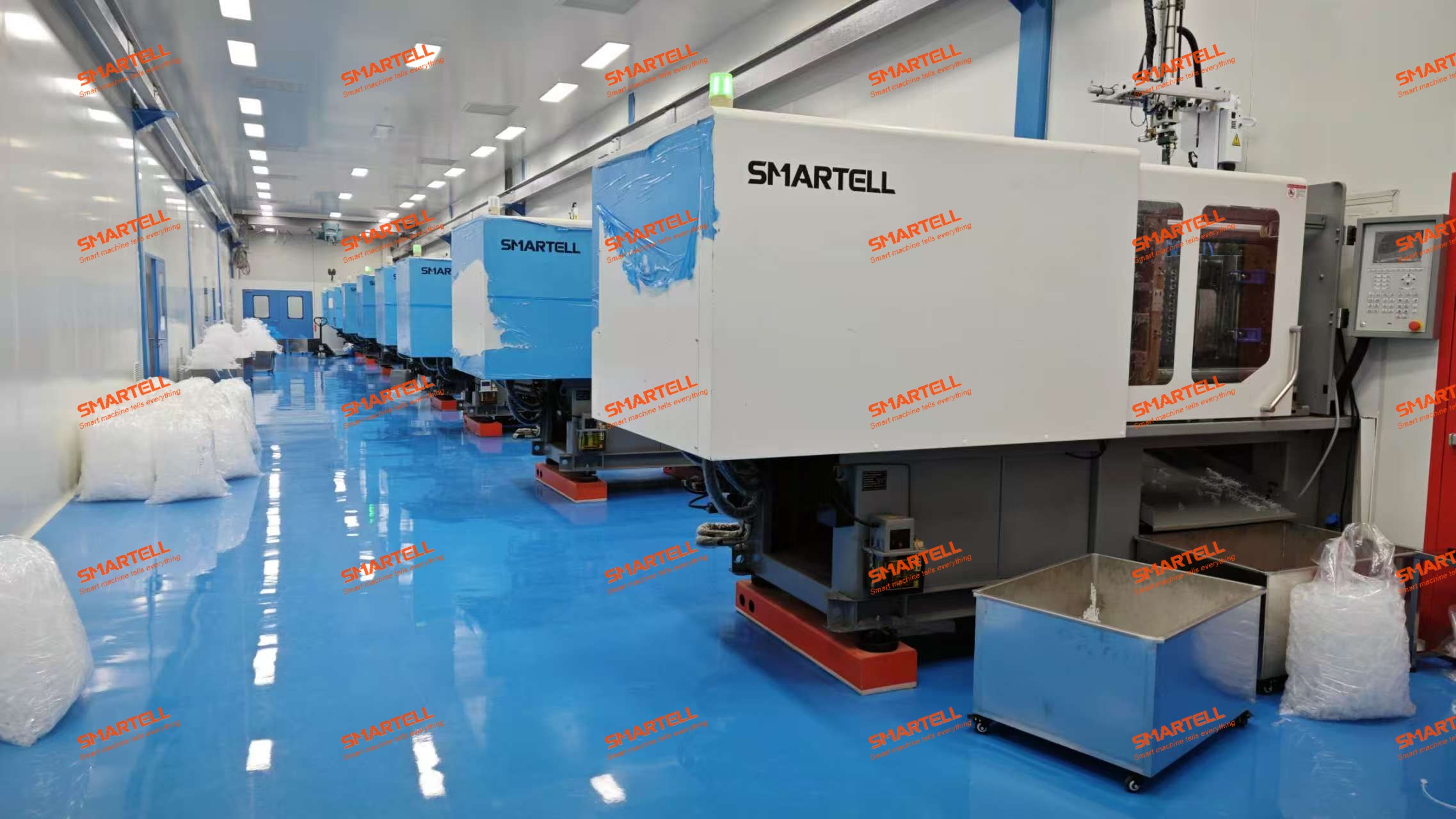

8. Diseño del diseño del taller

Un diseño de taller bien planificado mejora la eficiencia, la limpieza y el cumplimiento.

Zonificación de diseño recomendado:

1. Área de almacenamiento de materia prima

2. Zona de moldeo por inyección

3. Área de sala limpia de impresión

4. Área de sala blanca de montaje

5. Área limpia del embalaje tipo blister

6. Área de boxeo y embalaje exterior.

7. Zona de esterilización ETO (aislada)

8. Almacén de productos terminados

Ventajas del diseño:

• Flujo de material unidireccional (reduce el riesgo de contaminación)

• Separar zonas limpias y no limpias

• Rutas optimizadas de movimiento de materiales y operadores

• Fácil mantenimiento y escalabilidad para futuras expansiones

Normalmente se requiere una clasificación de sala limpia (p. ej., ISO Clase 7-8) para las áreas de impresión, ensamblaje y embalaje.

9. Materiales de producción

Los materiales de grado médico típicos utilizados en la fabricación de jeringas incluyen:

• Cuerpo: Polipropileno (PP) de grado médico, alta transparencia, resistencia química

• Émbolo: Polipropileno o polietileno con anillo de sellado de TPE

• Junta/sello: caucho de silicona o elastómero de grado médico

• Tinta para impresión: Tinta médica biocompatible (resistente a la esterilización)

• Película de embalaje: papel revestido médico, películas compuestas médicas de PET/PE

Todos los materiales deben cumplir con los requisitos de biocompatibilidad ISO 10993 y las normas reglamentarias pertinentes.

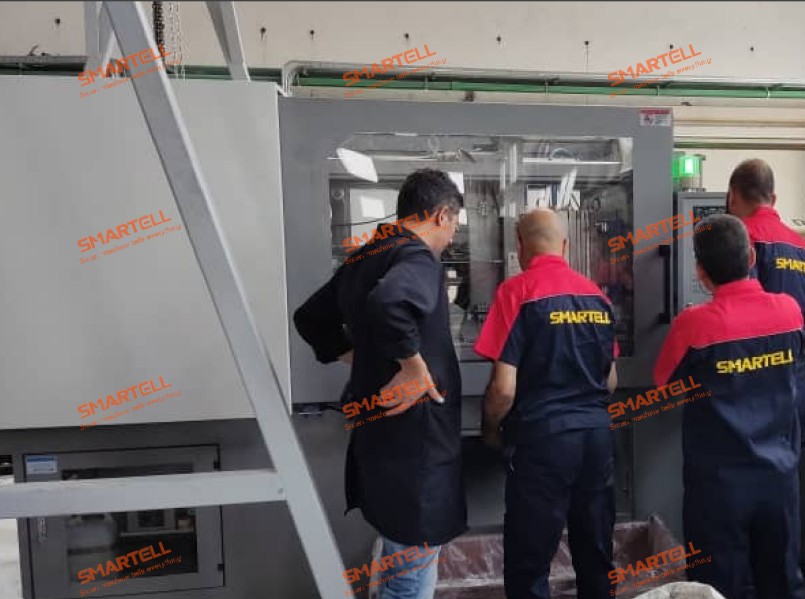

10. Servicio de instalación y puesta en marcha en campo

Se encuentran disponibles servicios completos de instalación llave en mano para garantizar un inicio de producción sin problemas.

Alcance del servicio:

• Instalación y alineación de equipos.

• Instalación de moldes y moldeo de prueba.

• Configuración y optimización de parámetros de la máquina

• Depuración e integración de línea completa

• Capacitación de operadores y desarrollo de SOP.

• Apoyo al aumento de la producción

Beneficios en el sitio:

• Lanzamiento de producción más rápido

• Reducción del riesgo de inicio

• Rendimiento optimizado de la máquina desde el primer día

• Cumplimiento garantizado de los estándares de fabricación médica

11. Soporte técnico y servicio posventa

Se proporciona soporte técnico integral durante todo el ciclo de vida de la línea de producción.

El soporte incluye:

• Solución de problemas remota y en sitio

• Suministro de repuestos y mantenimiento de moldes.

• Guía de optimización de procesos

• Actualizaciones de software y sistemas de control.

• Programas de mantenimiento preventivo

• Soluciones de mejora de la capacidad de producción

12. Resumen

Un sistema de producción de línea completa de jeringas integra moldes de precisión, máquinas avanzadas de moldeo por inyección, sistemas de tampografía, líneas de montaje automatizadas, equipos de envasado en blister y tecnología de esterilización ETO en un proceso de fabricación continuo y altamente controlado.

Con un diseño adecuado del diseño del taller, materiales de calidad médica y soporte técnico completo, incluidos servicios de instalación y puesta en servicio, los fabricantes pueden lograr:

• Alta eficiencia de producción

• Calidad estable del producto

• Cumplimiento normativo total

• Capacidad de producción en masa escalable
